在常用的传感器中，很多是以模拟量形式输出信号的，如：位置检测用的差动变压器、温度检测用的热电偶、温敏电阻、转速检测用的测速发电机等。
　　但由于控制微机是一个数字系统(有些型号单片机内部集成了模/数转换器件，如：MCS—96系列单片机等)。这就要求信息采集接口能完成A/D转换功能，将传感器输出的模拟量转换成相应的数字量，输入给控制微机，这一工作通常采用A/D转换器完成。
　　A/D转换器的种类很多，常用的有双积分式与逐次比较式两种。
　　①双积分式转换速度慢，但精度高，常用型号有MCl4433(31/2)，ICLTl35(41/2)，ICLTl09(12位二进制)等。
　　②逐次比较式A/D转换器转换速度较快，常用型号有ADC0808/0809(8通道8位二进制)、ADC0816/0817(16通道8位二进制)、ADCl210(单通道12位二进制)等。
　　(一)MCl4433接口设计
　　1．主要技术性能

本文来自www.eadianqi.com

　　转换精度：读数的±0．05％土1字；
　　转换速率：4—10次/s；
　　量程：199．9mV或1．999V(由基准电压VR决定)；
　　基准电压：200mV或2V；
　　转换结果输出形式：分时输出BCD码。
　　
　　2．接口设计举例
　　
　　
　　
　　(二)ADC0809接口设计

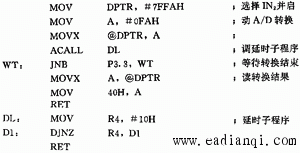

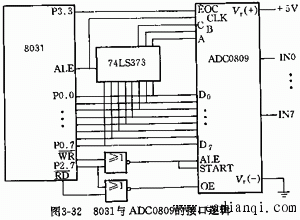

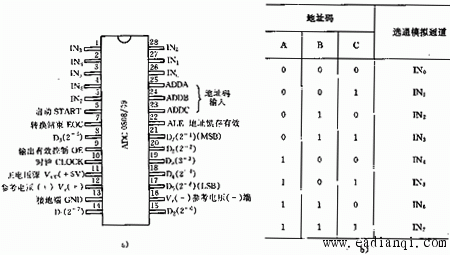

　　ADC0809是一种8路模拟输入、8位数字输出的逐次比较式A/D转换器。
　　
　　 本文来自www.eadianqi.com
　　
　　DAC0832结构

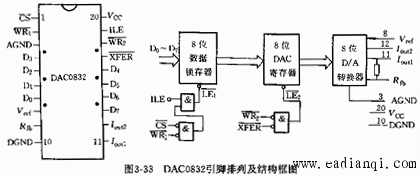

　　图3-33示出了DAC0832的引脚排列及内部结构框图，主要引脚符号及功能如下：
　　
　　

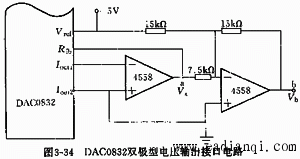

　　图3-34示出了8031单片机
　　利用DAC0832扩展.路模拟量输出的接口电路。此电路有两个输出点，a点电压V_a与输入数字量N之间的关系可用下式表示：
　　
　　b点为一个相加输出点，V_b与V_a关系为：
　　V_b＝2V_a+V_ref
　　当参考电压V_ref取5V时，V_a输出范围为0～-5V;V_b输出范围为+5～-5V。
　　8031执行下面的程序，a点将输出一个锯齿形电压波。
