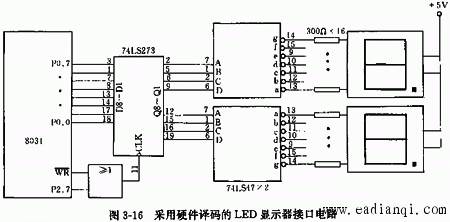

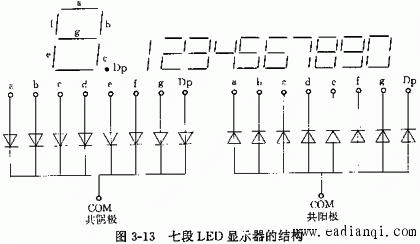

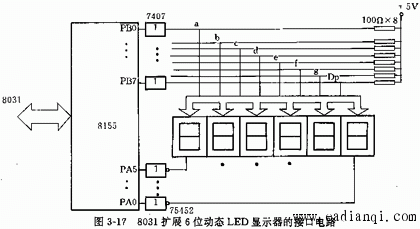

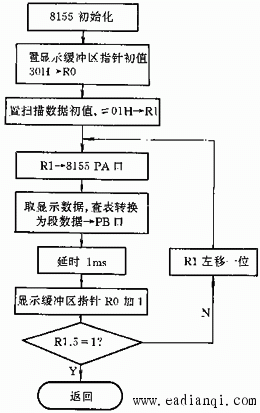

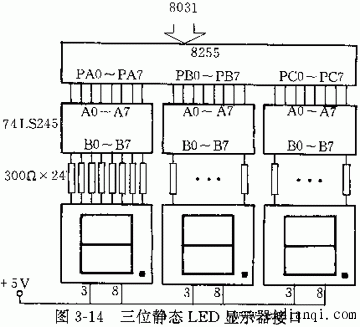

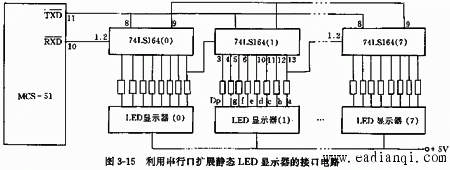

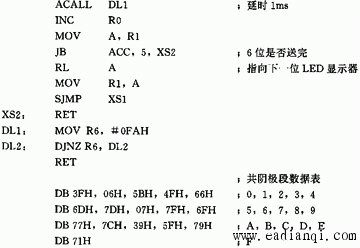

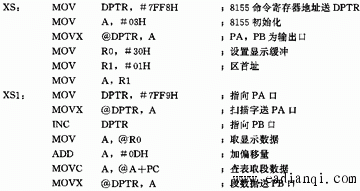

1．七段发光二极管显示器的基本结构 (1)发光二极管 由透明半导体材料制造的在一定条件下产生自发辐射荧光的一个PN结，常用的发光二极管的工作电压为1.5—2.5V，电流为5～15mA。  Rf为限流电阻，If与Rf关系：  式中：Vcc为电源电压；Vf为VLE正向压降；Vos为驱动器压降。 (2)七段发光二极管显示器的基本结构 将发光二极管组成阵列，封装于标准外壳中，可构成各种发光二极管显示器(以下简称LED显示器)。  2．七段LED显示器接口电路 (1)静态工作方式的接口电路 七段LED显示器的接口电路设计有两个任务： 一是提供正确的驱动逻辑； 本文来自www.eadianqi.com 二是提供LED显示器的工作电流。  74LS245起驱动器作用(74LS245最大吸收电流达24mA)，用以提供LED显示器需要的电流，限流电阻选300Ω，使LED显示器的工作电流为10mA。   (2)动态工作方式的接口电路     3．点阵式LED显示器及接口 自动控制网www.eadianqi.com版权所有 当显示信息比较复杂时，可以选用点阵式LED显示器做输出设备。 (1)点阵式LED显示器结构 点阵式LED显示器由发光二极管矩阵组成，常用的有7行5列和8行8列两种。 1.单个点阵LED显示器能够显示各种字母、数字和常用的符号； 2.用多个点阵式LED显示器可以显示图形、汉字以及表格等。 (2)点阵式LED显示器的接口设计  |
