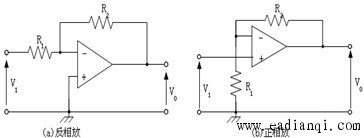

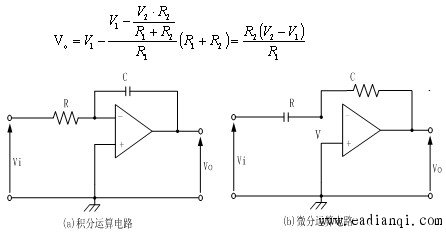

(1)运算放大 图a是一个电压并联负反馈电路，可知：  即同相端和反相端近似短路，但 而不等于0，而  接地，故称反相输入端“虚地”虚地的存在时反相放大器闭环工作的重要特征。反相放大器的增益为  注意问题：反相放大器的输入电阻和输出电阻均减小 图b为同相放大器电路，其同相端和反相端输入电压近似相等，即引入共模电压，这是同相放大器闭环工作的重要特征。实际上真正的输入电压为所加电压与反馈电压之差。 同相放大器的增益为 自动控制网www.eadianqi.com版权所有  从上式可知同相放大器的放大倍数大于1，至少等于1。 注意问题：同相放大器引入共模电压，因此需用高共模抑制比的运算放大器才能保证精度。其输入电阻增加，输出电阻减小  图c加法电路。 加法器的功能是对若干输入信号求和。图中是对三个输入量求和的加法电路。该电路在反相端对输入电流求和，由理想模型概念有 由于   图d减法电路。同相端的电压为  本文来自www.eadianqi.com 反相端的电压与同相端电压相等，即   图a是积分电路。其能够对输入信号实现积分运算。由电路理想模型知，因为  ，流过R的电流和流过C的电流相等，即  ,所以 图b是微分电路。微分电路能够对输入信号实现微分运算。输入信号  经电容加到反馈输入端，根据理想模型，有 自动控制网www.eadianqi.com版权所有  |
