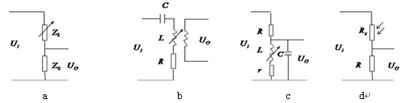

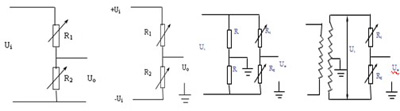

分压电路 常用分压电路 图a是最简单的分压电路，用于将传感器的阻抗变化转换成输出电压的变化。该电路的输出电压  为： 图b是一种串联谐振式分压电路，函数关系为：  图c是一种桥式差动电路，主要用于直流电桥中，两个阻抗元件Z的中点接地，构成对称供电形式。当传感器处于平衡位置时，输出电压为零；当传感器失衡后，输出电压为  本文来自www.eadianqi.com 图d采用变压器配成桥式差动电路，通过具有中间抽头的变压器二次线圈对传感器的一对差动阻抗对称供电，其输出电压与传感器阻抗变化关系为  差动电路  常用差动电路 图a利用传感器的一对差动阻抗  和  构成分压器，在平衡状态 被测量发生变化时，传感器阻抗也随之变化，设变化量为  ，则 自动控制网www.eadianqi.com版权所有  图b采用对称电源供电，在传感器处于平衡位置时，电路输出为零；当传感器失衡后，输出电压与阻抗的变化成正比，即  图c是一种桥式差动电路，主要用于直流电桥中，两个阻抗元件Z的中点接地，构成对称供电形式。当传感器处于平衡位置时，输出电压为零；当传感器失衡后，输出电压为  图d采用变压器配成桥式差动电路，通过具有中间抽头的变压器二次线圈对传感器的一对差动阻抗对称供电，其输出电压与传感器阻抗变化关系为  调频电路 本文来自www.eadianqi.com 图a是一种适用于电容式传感器的调频电路。由传感器电容C和标准电感L构成谐振电路并接入振荡器中，振荡器输出信号的频率随传感器电容C的变化关系为   图b是一种将传感器的电容C或电阻R的变化转换成输出电压U0的脉冲宽度变化的电路。工作原理：电源U通过R对C充电，当C上的充电电压超过参考电压时，比较器翻转，使 发生阶跃变化，同时通过开关控制电路控制开关S使C放电。输出信号的脉宽B随电容C或电阻R的变化而变化，即 自动控制网www.eadianqi.com版权所有  |
