磁记忆检测技术是无损检测领域的一门新兴学科，其区别于其他常规无损检测方法的独特之处在于能通过早期诊断防止设备产生突发性的疲劳破坏。 本文来自www.eadianqi.com

    其优点主要是①不需采用专门的磁化装置，而是利用构件在地磁场中的自磁化现象；②不需对构件表面进行专门清理，可在保持金属原始状态下进行检测；③不需要采用用合技术，特别适合外场使用；④在诊断过程中可快速确定应力集中点（线）；⑤检测灵敏度高于其他磁检测法。 本文来自www.eadianqi.com

    铁磁性材料在承载情况下，受地磁场激励，在应力和变形集中区域会发生具有磁致伸缩性质的磁畴组织定向的和不可逆的重新取向，这种磁状态的不可逆变化在工作载荷消除后不仅会保留，还与最大作用应力有关。金属构件表面的这种磁状态“记忆”着微观缺陷或应力集中的位置，即磁记忆效应。 本文来自www.eadianqi.com

    磁记忆检测原理（见图8-1）可以表述为：处于地磁环境下的铁制工件受工作载荷的作用，其内部会发生具有磁致伸缩性质的磁畴组织定向和不可逆的重新取向，并在应力与变形集中区形成最大的漏磁场Hp的变化。即磁场的切向分量HpX具有最大值，而法向分量HpY改变符号且具有零值点，这种磁状态的不可逆变化在工作载荷消除后继续保留。通过漏磁场法向分量HpY的测定及K值（K＝dHpY/dx），便可以准确地推断工件的应力集中区。 本文来自www.eadianqi.com

    2、磁记忆检测的应用范围

    ①和其他无损检测方法相结合能更加有效完成探伤检测。

自动控制网www.eadianqi.com版权所有

    ②机械制造厂检测金属制件和焊缝质量及其制造工艺（包括检测热处理质量）。检测零部件金属中的焊接连接上的最大应力集中区。确定被 本文来自www.eadianqi.com

    ③所有工业部门在制造、修理使用时，检测管路、容器、设备、任何由铁磁或弱铁磁性材料制成的金属结构和制件。对零部件的制造工艺质量进行检验，校对破损的早期评估，完成新旧零件的分选。

本文来自www.eadianqi.com

    ④检测起重和旋转机械。

自动控制网www.eadianqi.com版权所有

    ⑤在实验室条件下研究金属的机械性能等方面，无需切块取样去评定最大应力集中区里的金属状态。

自动控制网www.eadianqi.com版权所有

    3、磁记忆检测仪器 自动控制网www.eadianqi.com版权所有

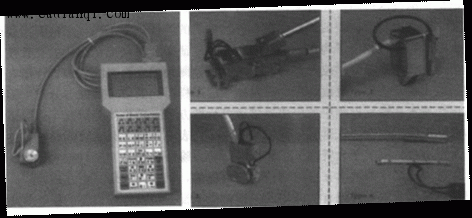

    图2　俄罗斯动力诊断公司开发的TSC-1M-4型应力集中磁指示仪主机及部分传感器

自动控制网www.eadianqi.com版权所有

    图3　EMS-2000金属磁记忆诊断仪
