设计分程控制有两方面的目的，一是扩大控制阀的可调范围，以改善控制系统的品质；二是满足工艺上的特殊需求。
1．用于扩大控制阀的可调范围 本文来自www.eadianqi.com 2．用于控制满足工艺上操作的特殊要求 自动控制网www.eadianqi.com版权所有
分程控制还能解决生产过程中的一些特殊要求。 自动控制网www.eadianqi.com版权所有 例6．1图6-24所示是间歇反应器的温度分程控制系统。 本文来自www.eadianqi.com
当 自动控制网www.eadianqi.com版权所有

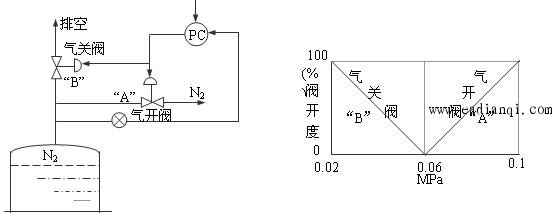

例6．2罐顶氮封分程控制系统。 本文来自www.eadianqi.com
在有些生产过程中，有许多存放各种油品或石油化工产品的贮罐都建在室外，为使这些油品或产品不与空气接触，被氧化变质，或引起爆炸，常采用罐顶充氮气的方法与外界隔绝。采用氮封技术的要求是，要始终保持贮罐内的氮气压呈微量正压。当贮罐内贮存物料量增减时，将引起罐顶压力的升降，应及时进行控制，否则将使贮罐变形，甚至破裂，造成浪费或引起燃烧、爆炸危险。因此，当贮罐内液面上升时，应停止继续补充氮气，并将压缩的氮气适量排出。反之，当液面下降时，应停止放出氮气而需补充氮气。为满足工艺这种要求，设计了图6．26所示的分程控制系统。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
分程控制本质上是简单控制系统，有关控制器控制规律的选择及其参数整定可参照简单控制系统处理。但由于两只控制阀两个控制通道特性不同，可能引起广义对象特性的改变，所以控制器参数整定只能兼顾两种情况，选取一组比较合适的参数。 自动控制网www.eadianqi.com版权所有 |
