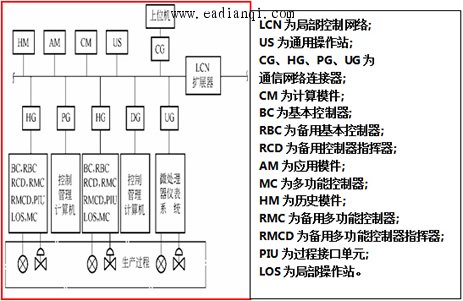

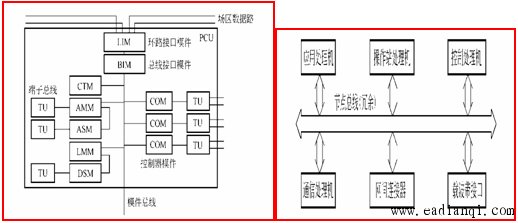

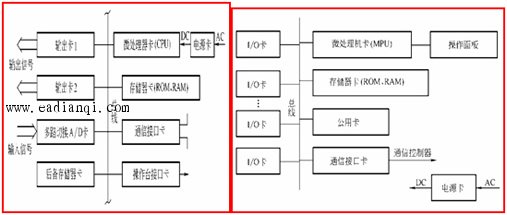

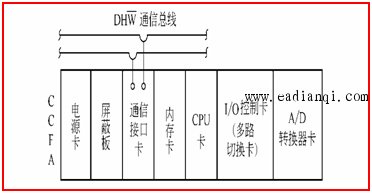

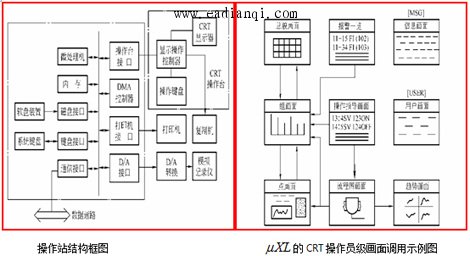

集散控制系统结构自下而上可分为过程控制级、过程管理级、生产管理级和经营管理级。 1.过程控制级 1.过程控制单元（PCU）的硬件结构 （1）基于微型机的硬件结构。。。 （2）I／O与通用卡硬件结构。。。  （3）串行通信总线+模件结构。。 （4）节点工作站结构。。。  （5）过程控制单元的主要功能： ①反馈控制功能；②顺序控制功能； ③批量控制功能；④数据采集与处理功能； ⑤数据通讯功能；⑥本地操作与监视功能。 2.过程接口单元（PIU)的硬件结构 在工业生产过程控制中，将完成非控制变量的采集或直接输出的装置称为过程接口单元（PIU），过程接口单元按输入信号的种类、采集速度的大小与使用的现场将其分为三类：HLPIU ， LLPIU ，LEPIU 。上述三种类型的通用部分通用卡文件夹（CCFA）结构如下： 本文来自www.eadianqi.com  2.过程管理级： 集散控制系统的过程管理级是为实现集中操作和统一管理而设置的。其主要设备有操作站和通信设备等。操作站是由通信电缆将分散于生产现场的过程控制单元（PCU）、过程输入/输出单元（PIU）连接而成，可分为操作员级和工程师级。  3.生产管理与经营管理级 集散控制系统的过程控制级和过程管理级实现了生产装置或生产过程的集中操作和分散优化控制，而生产管理和经营管理级则对整个企业的生产和经营实现最优化管理。  TDCS-3000系统构成框图 |
