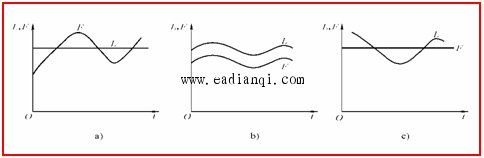

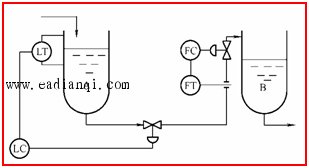

1．均匀控制的提出 均匀控制系统具有使控制量与被控制量均匀缓慢地在一定范围内变化的特殊功能。 控制目标： 1、 稳定塔A的液位 解决的方法：增加中间储存容器 2、稳定塔B的进料流量 解决的方法：采用均匀控制  均匀控制的设计思想：将液位控制与流量控制统一在一个控制系统中，从系统内部解决两种工艺参数供求之间的矛盾，即使A塔的液位在允许的范围内波动的同时，也使流量平稳缓慢地变化。 液位控制时前后设备的液位、流量关系  图a图c是普通的单回路控制系统的控制结果，只有图b才体现了均匀控制的思想，即L和F都缓慢波动且都稳定在一定范围内。 2. 均匀控制的特点 1、结构上无特殊性 同样一个单回路液位控制系统，由于控制作用强弱不一，既可以是单回路定值控制系统，也可以是均匀控制系统。因此均匀控制是靠降低控制回路的灵敏度而不是靠结构变化获得的。 自动控制网www.eadianqi.com版权所有 2、参数有变化，而且是缓慢地变化 因为均匀控制是前后设备物料供求之间的均匀，所以表征两个物料的参数都不应是某一固定值。那种试图把两个参数都稳定不变的想法绝非均匀控制的目的。无需将两个参数平均分配，而是视前后设备的特性及重要件等因素来确定其主次。 3、参数应在限定范围内变化 在均匀控制系统中，被控变量是非单一、非定值的，允许它们在一定的范围内变化，但前塔的液位变化有一个规定的上、下限。同样，后塔的进料流量也不能超过它所能承受的最大负荷和最低处理量，否则不能保证反应塔的正常工作。 |
