结构图：是由许多对信号进行单向运算的方框和一些信号流向线组成。

    两种表示方法：

自动控制网www.eadianqi.com版权所有

    (1)结构图的一端为输入信号r(t)，另一端为经过系统或环节后的输出信号c(t) 本文来自www.eadianqi.com

    (2)结构图表示系统或元件输入/输出信号的拉氏变换之间的关系。此时，图中标出的是传递函数。 自动控制网www.eadianqi.com版权所有

    一个完整的结构图，包括： 自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

    (1)信号线 自动控制网www.eadianqi.com版权所有

    (2)引出点 本文来自www.eadianqi.com

    (3)比较点

    (4)方框（或环节） 本文来自www.eadianqi.com

    将组成控制系统的各个环节的函数方框按信号流向一一联接起来，即可画出系统的方框图。 自动控制网www.eadianqi.com版权所有

    二、方框图的绘制 自动控制网www.eadianqi.com版权所有

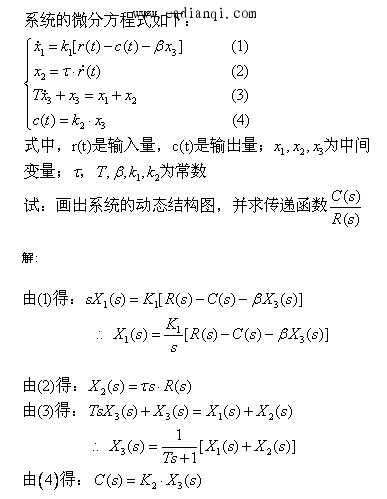

    [例] 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

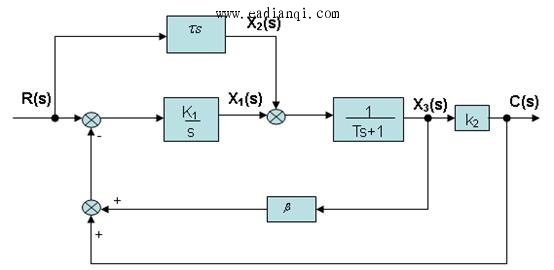

    然后,画出各环节的函数方框图;再按信号流向将函数方框依次连接起来,即可得到系统的方框。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

    [思考题]怎样求传递函数C(s)/R(s)? 自动控制网www.eadianqi.com版权所有

    总结：

    绘制系统方框图的步骤： 自动控制网www.eadianqi.com版权所有

    （1）写出组成系统的各环节的运动方程； 本文来自www.eadianqi.com

    （2）求取各环节的传递函数； 本文来自www.eadianqi.com

    （3）根据传函画出相应的函数方框； 自动控制网www.eadianqi.com版权所有

    （4）按信号流向将函数方框依次联结起来，即可得到系统的方框图。 本文来自www.eadianqi.com

    三、结构图的等效变换和简化 自动控制网www.eadianqi.com版权所有

    1．结构图的等效变换

自动控制网www.eadianqi.com版权所有

    关键：

本文来自www.eadianqi.com

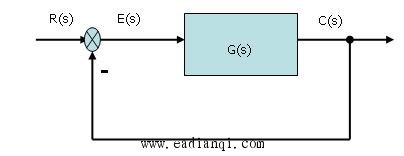

    （1）+、－反馈时的等效传递函数 本文来自www.eadianqi.com

    （2）要求：变换前后应保持信号的等效性，即两条基本原则：

本文来自www.eadianqi.com

    变换前后前向通路中传递函数的乘积应保持不变；回路中传递函数的乘积应保持不变。 自动控制网www.eadianqi.com版权所有

    （3）关于比较点和引出点的移动 自动控制网www.eadianqi.com版权所有

    注意：在移动前后必须保持信号的等效性，而且比较点和引出点之间一般不宜交换其位置。此外，“－”号可以在信号线上越过方框移动，但不能越过比较点和引出点。

本文来自www.eadianqi.com

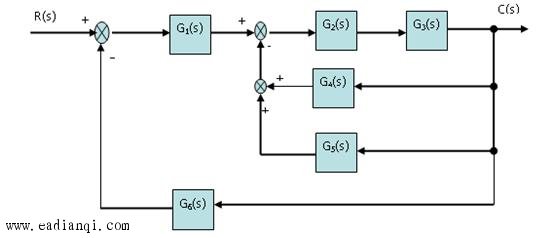

    [例1]求系统的闭环传递函数C(s)/R(s)

    Step1:将G2(s)、G3(s)等效，再将G4(s)、G5(s)等效

本文来自www.eadianqi.com

本文来自www.eadianqi.com

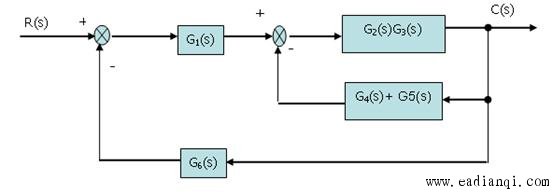

    Step2:将G2(s)G3(s)与G4(s)+G5(s)等效 本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有

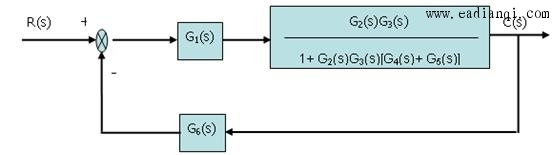

    Step3:继续进行等效，得： 自动控制网www.eadianqi.com版权所有

     本文来自www.eadianqi.com

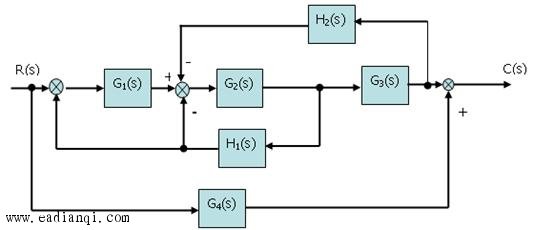

    [例2]化简并求闭环传递函数C(s)/R(s)

     本文来自www.eadianqi.com

    Answer:
