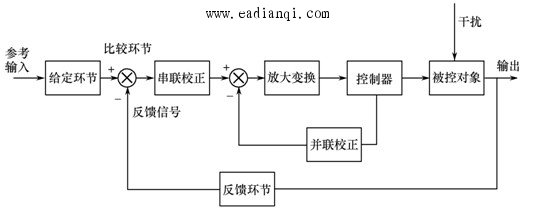

典型反馈控制系统的原理如图所示 (1)被控对象:它是控制系统所控制和操纵的对象,它接受控制量并输出被控制量。 (2)控制器:接收变换和放大后的偏差信号,转换为对被控对象进行操作的控制信号。 (3)放大变换环节:将偏差信号变换为适合控制器执行的信号。它根据控制的形式、幅值及功率来放大变换。 (4)校正装置:为改善系统动态和静态特性而附加的装置。如果校正装置串联在系统的前向通道中,称为串联校正装置;如果校正装置接成反馈形式,称为并联校正装置,又称局部反馈校正。 (5)反馈环节:它用来测量被控量的实际值,并经过信号处理,转换为与被控制量有一定函数关系,且与输入信号同一物理量的信号。反馈环节一般也称为测量变送环节。 (6)给定环节:产生输入控制信号的装置。 控制系统中常用的名词术语 (1)输入信号:泛指对系统的输出量有直接影响的外界输入信号,既包括控制信号又包括扰动信号。其中控制信号又称控制量、参考输入、或给定值。 (2)输出信号:是指反馈控制系统中被控制的物理量,它与输入信号之间有一定的函数关系。 本文来自www.eadianqi.com (3)反馈信号:将系统(或环节)的输出信号经变换、处理送到系统(或环节)的输入端的信号,称为反馈信号。若此信号是从系统输出端取出送入系统输入端,这种反馈信号称主反馈信号。而其它称为局部反馈信号。 控制系统中常用的名词术语 (4)偏差信号:控制输入信号与主反馈信号之差。 (5)误差信号:它指系统输出量的实际值与希望值之差。系统希望值是理想化系统的输出，实际上并不存在,它只能用与控制输入信号具有一定比例关系的信号来表示。在单位反馈情况下,希望值就是系统的输入信号,误差信号等于偏差信号。 (6)扰动信号:除控制信号以外,对系统的输出有影响的信号。 |
