一、三菱F940GOT的性能及基本工作模式
1．F940GOT的功能
三菱F940GOT的显示画面为5.7寸（外形尺寸162mm×130mm ×57mm)，分辨率为320×240，规格具有F940GOT–SWD–C（彩色）及F940GOT–LWD–C（黑白）两种型号。F940GOT具有下列基本功能：
（1）画面显示功能。F940GOT可存储并显示用户制作画面最多500个(画面序号0～499)，及30个系统画面（画面序号1001～1030）。其中系统画面是机器自动生成的系统检测及报警类监控画面。用户画面可以重合显示并可以自由切换。画面上可显示文字、图形、图表，可以设定数据，还可以设定显示日期、时间等。
（2）画面操作功能。GOT可以作为操作单元使用，可以通过GOT上设绘的操作键来切换PLC的位元件，可以通过设绘的键盘输入及更改PLC数字元件的数据。在GOT处于HPP(手持式编程)状态时，还可以使用GOT作为编程器显示及修改PLC机内的程序。
（3）监视功能。可以通过画面监视PLC内位元件的状态及数据寄存器数据的数值，并可对位元件执行强制ON／OFF状态。
自动控制网www.eadianqi.com版权所有
（4）数据采样功能。可以设定采样周期，记录指定的数据寄存器的当前值，并以清单或图表的形式显示或打印这些数值。
（5）报警功能。可以使最多256点PLC的连续位元件与报警信息相对应，在这些元件置位时显示一定的画面，给出报警信息，并可以记录最多1000个报警信息。
2．GOT的基本工作模式及与PC、PLC的连接
作为可编程控制器的图形操作终端，GOT必须与PLC联机使用，通过操作人员手指与触摸屏上的图形元件的接触发出PLC的操作指令或者显示PLC运行中的各种信息。GOT中存储与显示的画面是通过PC机运行专用的编程软件设绘的，绘好后下载到GOT 中。
F940GOT有两个连接口，一个与计算机连接的RS232连接口，用于传送用户画面，一个与可编程控制器等设备连接的RS422连接口，用于与可编程控制器进行通信。F940GOT-SWD需要外部DC24V电源供电。
自动控制网www.eadianqi.com版权所有

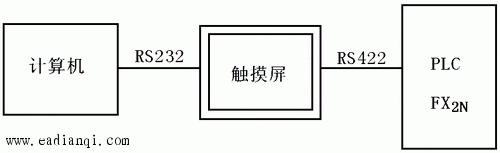

GOT与PC、PLC的连接
二、制作用户画面软件介绍
1.GT-Designer主开发界面
自动控制网www.eadianqi.com版权所有

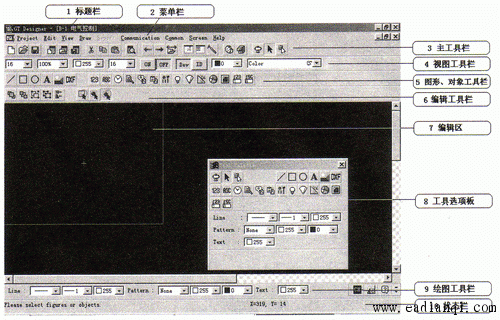

主开发界面
（1）标题栏
显示屏幕的标题，将光标移动到标题栏，则可以将屏幕拖动到希望的位置，DT-Designer具有屏幕标题栏和应用窗口标题栏。
（2）菜单栏
显示DT- Designer可使用的菜单名称，单击某个菜单，就会出现一个下拉菜单 然后可以从下拉菜单中选择各种功能。
（3）主工具栏
在菜单栏上分配的项目以按钮形式显示，将光标移动到任意按钮，然后单击，即可执行相应的功能。
（4）视图工具栏
在菜单上的分配的项目(移动距离/模式等)以按钮的形式显示，将光标移动到下拉按钮处，即出现相应项目的下拉菜单，将光标移动到相应的属性上，然后单击以执行相应的功能。
（5）图形/对象工具栏
图形/对象设置项目以按钮的形式排列，将光标移动到任意工具按钮上，单击即可执行相应的功能。
（6）编辑工具栏
编辑工具栏上分配图形编辑项目的命令按钮，将光标移动到任意按钮上，然后单击，以执行相应的功能。
（7）编辑区
制作图形画面的区域。
（8）工具选项板
显示设置图形对象等按钮的地方。
（9）绘图工具栏
绘图工具栏上有直线类型、模式、文本类型等，以列表的形式显示。 本文来自www.eadianqi.com
（10）状态栏
显示当前操作状态和光标坐标。
2．图形绘制
绘制方法：可以在图形对象工具栏或绘图菜单的下拉菜单以及工具选项板中单击相应的绘图命令，然后在编辑区进行拖放即可。图形对象属性的调整，如颜色、线形、填充等，可以双击该图形，再在弹出的窗口中进行调整。
3．对象功能设置
（1）数据显示功能
数据显示功能能实时显示PLC的数据寄存器的数据。数据可以以数字、数据列表、ASCII字符及时钟等显示，分别单击这些按钮会出现该功能的属性设置窗口，设置完毕按“OK”键，然后将光标指向编辑区，单击鼠标即生成该对象，可以随意拖动对象到任意需要的位置。
（2）信息显示功能
信息显示功能可以显示PLC相对应的注释和出错信息，包括注释，报警记录和报警列表。按编辑工具栏或工具选项板中对应的按钮，即弹出注释设置窗口，设置好属性后按“OK”键即可。
（3）动画显示功能
显示与软元件相对应的零件/屏幕，显示的颜色可以通过其属性来设置，同时，可以根据软元件的ON/OFF状态来显示不同颜色，以示区别。
（4）图表显示功能
可以显示采集到PLC软元件的值，并将其以图表的形式显示。单击图形对象工具栏的图标，设置好软元件及其它属性后按“OK”键，然后将光标指向编辑区，单击鼠标即生成图表对象。 自动控制网www.eadianqi.com版权所有
（5）触摸按键功能
触摸键在被触摸时，能够改变位元件的开关状态，字元件的值，也可以实现画面跳转。添加触摸键须按编辑对象工具栏中的 按钮，设置好软元件参数、属性或跳转页面后点“OK”键，然后将其放置到希望的位置即可。
（6）数据输入功能
数据输入功能，可以将任意数字和ASCII码输入到软元件中。操作方法和属性设置与上述相同。
（7）其他功能
其他功能包括硬复制功能、系统信息功能、条形码功能、时间动作功能，此外还具有屏幕调用功能、安全设置功能等。 自动控制网www.eadianqi.com版权所有
