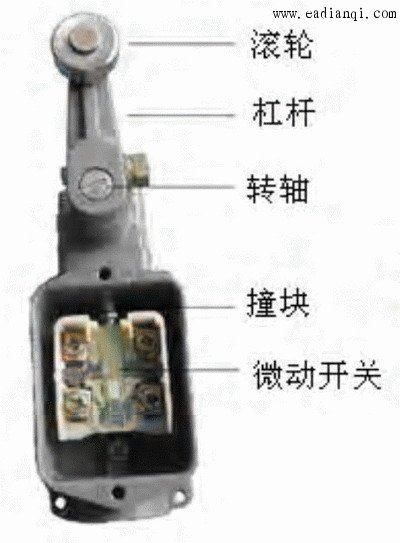

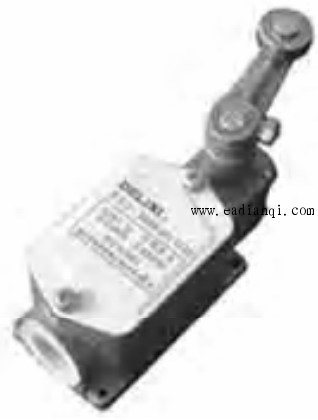

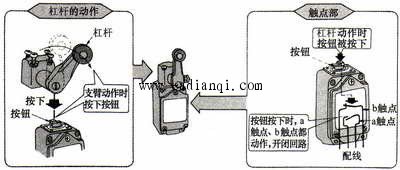

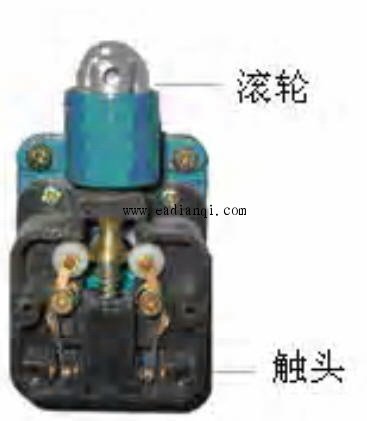

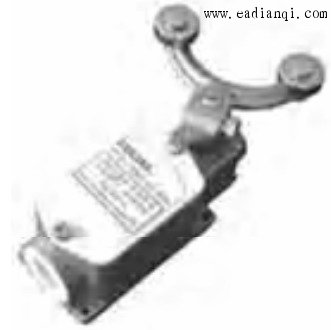

1、行程开关 行程开关：利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。 构造：由操作头、触点系统和外壳组成。 分类：分为直动式（按钮式）、滚动式（旋转式）、微动式和组合式。 直动式行程开关：动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。 滚动式行程开关：当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。
自动控制网www.eadianqi.com版权所有 (a)按钮式行程开关 (b)单轮式行程开关   (c)双轮式行程开关 (d) 结构  自动控制网www.eadianqi.com版权所有

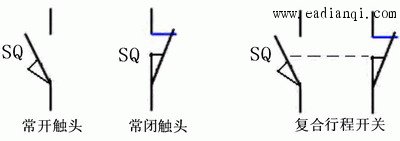

(e) 符号
自动控制网www.eadianqi.com版权所有 超声波接近开关：主要由压电陶瓷传感器、发射超声波和接收反射波用的电子装置及调节检测范围用的程控桥式开关等几个部分组成。适于检测不能或不可触及的目标，其控制功能不受声、电、光等因素干扰，检测目标可以是固体、液体或粉末状态的物体，只要能反射超声波即可。 高频振荡式接近开关：是用金属触发，主要由高频振荡器、集成电路或晶体管放大器和输出器三部分组成，其工作原理为：振荡器的线圈在开关的作用表面产生一个交变磁场，当金属物体接近此作用表面时，该金属物体内部产生的涡流将吸取振荡器的能量，致使振荡器停振。振荡器的振荡和停振这两个信号，经过整形放大后转换成二进制开关信号，并输出开关控制信号 自动控制网www.eadianqi.com版权所有 |
