柔性制造单元（Flexible Manufacturing Cell）是由单台数控机床、加工中心、工件自动输送及更换系统等组成。它是实现单工序加工的可变加工单元，单元内的机床在工艺能力上通常是相互补充的，可混流加工不同的零件。系统对外设有接口，可与其它单元组成柔性制造系统。
1、FMC控制系统 自动控制网www.eadianqi.com版权所有
FMC控制系统一般分二级，分别是单元控制级和设备控制级。 自动控制网www.eadianqi.com版权所有 （1）设备控制级：是针对各种设备，如机器人、机床、坐标测量机、小车、传送装置等的单机控制。这一级的控制系统向上与单元控制系统用接口连接，向下与设备连接。设备控制器的功能是把工作站控制器命令转换成可操作的、有次序的简单任务，并通过各种传感器监控这些任务的执行。设备控制级一般采用具有较强控制功能的微型计算机、总线控制机或可编程控制器等工控机。 自动控制网www.eadianqi.com版权所有 （2）单元控制级：这一级控制系统是指挥和协调单元中各设备的活动，处理由物料贮运系统交来的零件托盘，并通过控制工件调整、零件夹紧、切削加工、切屑清除、加工过程中检验、卸下工件以及清洗工件等功能对设备级各子系统进行调度。单元控制系统一般采用具有有限实时处理能力的微型计算机或工作站。单元控制级通过RS232接口与设备控制级之间进行通讯，并可以通过该接口与其它系统组成FMS。 自动控制网www.eadianqi.com版权所有 2、FMC的基本控制功能 自动控制网www.eadianqi.com版权所有 （1）单元中各加工设备的任务管理与调度，其中包括制定单元作业计划、计划的管理与调度、设备和单元运行状态的登录与上报。 本文来自www.eadianqi.com
（2）单元内物流设备的管理与调度，这些设备包括传送带、有轨或无轨物料运输车、机器人、托盘系统、工件装卸站等。 自动控制网www.eadianqi.com版权所有
（3）刀具系统的管理，包括向车间控制器和刀具预调仪提出刀具请求、将刀具分发至需要它的机床等。 本文来自www.eadianqi.com

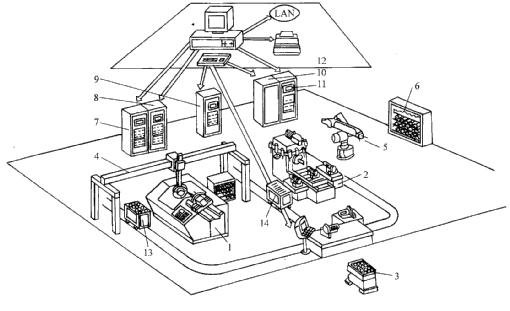

图1 柔性制造单元 自动控制网www.eadianqi.com版权所有 1—数控车床 2—加工中心 3—装卸工位 4—龙门式机械手 5—机器人6—加工中心控制器 自动控制网www.eadianqi.com版权所有 7—车床数控装置 8—龙门式机械手控制器 9—小车控制器10—加工中心控制器 11—机器人控制器 自动控制网www.eadianqi.com版权所有
12—单元控制器 13、14—运输小车 本文来自www.eadianqi.com 图1所示为一加工回转体零件为主的柔性制造单元。它包括1台数控车床，1台加工中心，两台运输小车用于在工件装卸工位3、数控车床1和加工中心2之间的输送，龙门式机械手4用来为数控车床装卸工件和更换刀具，机器人5进行加工中心刀具库和机外刀库6之间的刀具交换。控制系统由车床数控装置7，龙门式机械手控制器8，小车控制器9，加工中心控制器10，机器人控制器11和单元控制器12等组成。单元控制器负责对单元组成设备的控制、调度、信息交换和监视。 自动控制网www.eadianqi.com版权所有

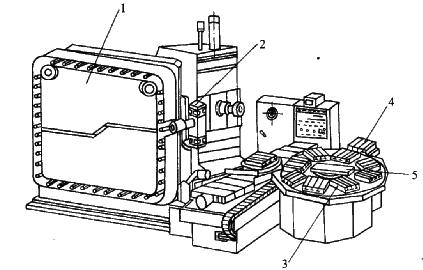

图2 带托盘库的柔性制造单元 自动控制网www.eadianqi.com版权所有 1－刀具库 2－换刀机械手 3－托盘库 4－装卸工位 5－托盘交换机构 自动控制网www.eadianqi.com版权所有 图2所示是加工棱体零件的柔性制造单元。单元主机是一台卧式加工中心，刀库容量为70把，采用双机械手换刀，配有8工位自动交换托盘库。托盘库为环形转盘，托盘库台面支承在圆柱环形导轨上，由内侧的环链拖动而回转，链轮由电机驱动。托盘的选择和定位由可编程控制器控制，托盘库具有正反向回转、随机选择及跳跃分度等功能。托盘的交换由设在环形台面中央的液压推拉机构实现。托盘库旁设有工件装卸工位，机床两侧设有自动排屑装置。 自动控制网www.eadianqi.com版权所有 |
