自动调节系统是从人工调节基础上发展而来的。

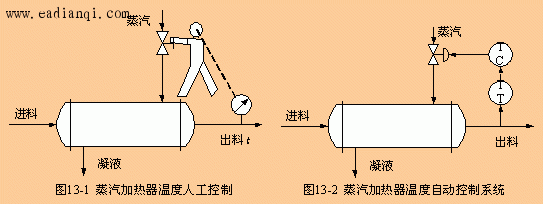

（1）检测：人眼观察液位计、温度计的变化，并通过神经系统告诉大脑。 （2）比较、发出指令：大脑根据液位高度（温度）和要求的液位（温度）进行比较，得出偏差（有大小和方向）然后根据操作经验，发出指令。 （3）执行：根据指令，用手去改变阀的开度，从而改变流出量，达到液位基本恒定的目的。
（1）测量、变送部分：相当于人的眼睛，将温度信号检测出来并送给调节器。 （2）自动调节器：相当于人的大脑，将变送器来的信号与给定信号（即要求的温度）比较，并按一定的规律对偏差进行运算，且将结果以信号形式发送出去。 （3）执行器：相当于人手的功能，根据调节器信号进行动作。 这套自动化装置能够完成人工调节所能完成的功能。

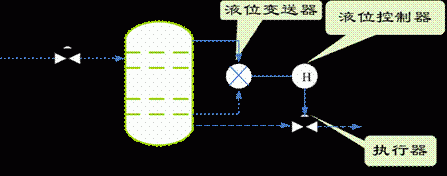

本文来自www.eadianqi.com 自动控制装置：变送器，调节器，调节阀。 被控对象：也叫调节对象，需要调节工艺参数的生产设备或某一部分。比如反应塔的某层塔板液位、温度，换热器、加热炉等等。 上图可以简化为：
给定值：根据工艺要求而设定的参数。 被控变量：就是生产过程中要求控制的参数 测量值：检测变送器测量被调参数而输出的量。 干扰作用：引起被调参数波动的外来因素，如进口流量改变等。 方框图中：每个方框代表一个具体实物方框之间的连线代表方框之间的信号联系，不代表物料联系，箭头表示信号的方向，且信号能按箭头传递，不能反向。上图中从箭头所示可以看出它们形成一个闭环，其中被调参数回到输入端一路是一种反馈。 |
||||||||||||||
