图1  传感器

自动控制网www.eadianqi.com版权所有

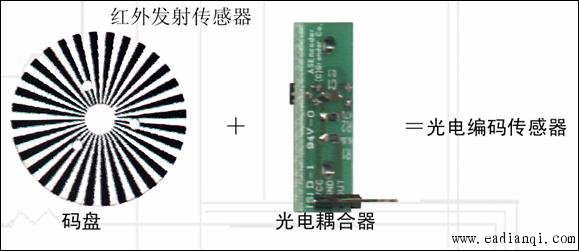

图2  光电编码传感器

⑴光敏传感器
       光敏传感器是由位于机器人的正前方的两个光敏电阻组成，它的阻值受照射在它上面的光线强弱的影响。
       能力风暴智能机器人所用的光敏电阻的阻值在很暗的环境下为几百千欧，室内光照下几千欧，阳光或强光下几十欧。
⑵红外传感器
       机器人的红外传感器共包含两种器件：红外发射管和红外接收管，红外接收管位于机器人的正前方，两只红外发射管位于红外接收管的两侧。
       红外发射管可以发出红外线，红外线在遇到障碍后被反射回来，红外接收管接收到被反射回来的红外线以后，通过 A/D 转换送入 CPU 进行处理。机器人的红外传感器能够看到前方 10cm∼80cm，90°范围内的210mm x150mm 面积大的障碍物。
⑶碰撞传感器
       碰撞传感器是使能力风暴智能机器人有感知碰撞环上的碰撞信息能力的传感器。
       在能力风暴智能机器人的左前、右前、左后、右后设置有4个碰撞开关（常开），它们与碰撞环共同构成了碰撞传感器。碰撞环与底盘柔性连接，在受力后与底盘产生相对位移，触发固连在底盘上相应的碰撞开关，使之闭合。
