本文论述了FANUC机器人在电机外壳加工生产线上的应用过程，采用机器人自动上下料技术及利用iRVision视觉系统，合理地规划机器人运动轨迹，把工业机器人搬运技术及数控机床加工技术有机地组合起来，实现自动装卸工件、自动码放加工成品，实现产品的高精度、高效率和低成本加工。 本文来自www.eadianqi.com

1.FANUC机器人

自动控制网www.eadianqi.com版权所有

自动加工生产线配置了两台FANUC Robot M-20iA搬运系统机器人，其中一台机器人作为行走机器人R1，使用FANUC伺服电动机αiF12/3000控制，通过精密减速机、齿轮及齿条进行传动，重复精度高，可以轻松适应机床在导轨两侧布置的方案。主要用于毛坯工件的抓取、机床上料、加工工序间工件抓取以及加工成品卸除并运送到传输带上。另一台固定机器人R2结合FANUC独有的智能机器人技术（iRVision视觉功能），用于下料，在料筐里码放加工成品。 本文来自www.eadianqi.com

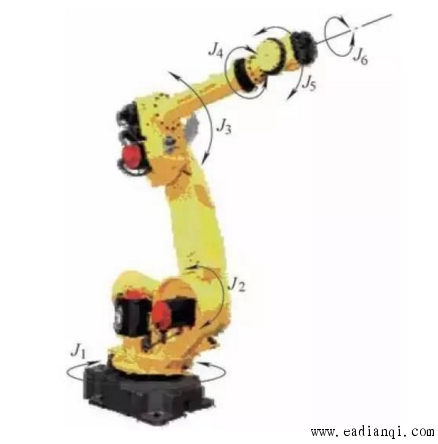

FANUC Robot M-20iA机器人各环节每一个结合处为一个关节点或坐标系，其外形及各关节位置如图1所示。

本文来自www.eadianqi.com

图1 FANUC机器人外形图

本文来自www.eadianqi.com

2. 自动加工线设备布置 本文来自www.eadianqi.com

电机外壳自动加工生产线由上料输送带和下料输送带（分别配置iRVision视觉系统）、行走机器人R1（导轨式）、固定机器人R2、两台VM850立式加工中心、一台CLX360数控车床、成品料筐和系统控制柜等组成，各设备布置如图2所示。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

图2 加工线设备布置图

3. 数控加工工艺 自动控制网www.eadianqi.com版权所有

工件为电机外壳， 如图3所示， 为大批量生产， 材料是ADC12铝合金。加工内容包含端面铣削钻孔、攻螺纹和内孔车削等内容。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

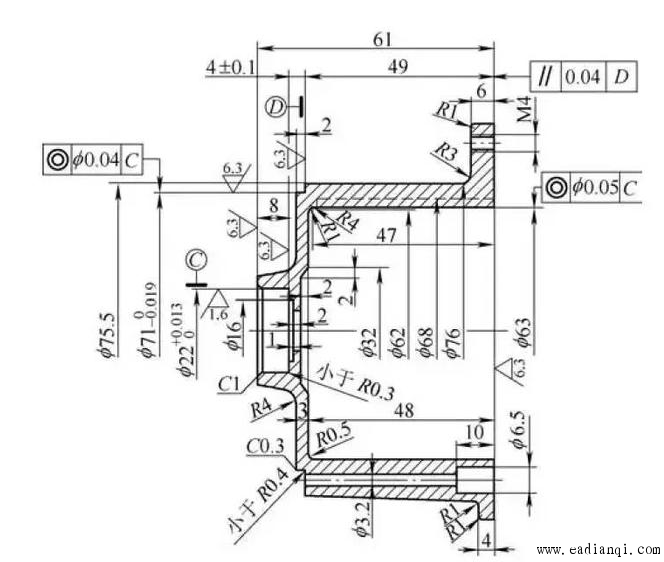

图3 电机外壳零件图

零件加工工序内容分配如下：（1）VM850立式加工中心1进行M4螺纹底孔钻孔、M4螺纹攻螺纹及铣削外圆凸台工序加工，如图4所示。

自动控制网www.eadianqi.com版权所有

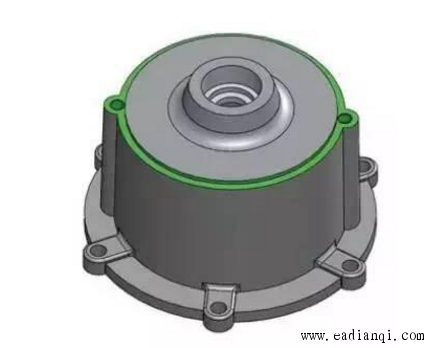

图4 加工中心1加工工序图 自动控制网www.eadianqi.com版权所有

（2）VM850加工中心2进行钻6个φ 5.5mm的通孔、孔口倒角工序加工，如图5所示。

本文来自www.eadianqi.com

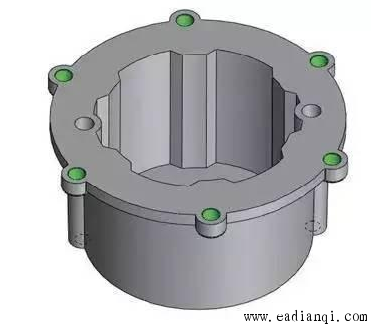

图5 加工中心2加工工序图 本文来自www.eadianqi.com

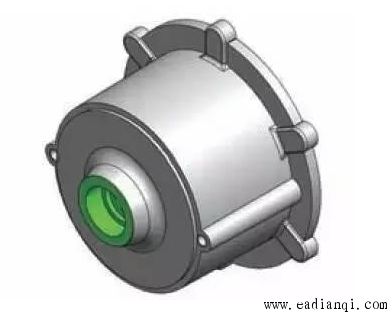

（3）CLX360数控车床进行内孔及台阶孔、孔口倒角工序加工，如图6所示。

自动控制网www.eadianqi.com版权所有

图6 数控车床加工工序图 本文来自www.eadianqi.com

此外， 还需要设计专用夹具， 加工中心夹具采用内夹方式，数控车床采用外夹方式。利图1 FANUC机器人外形图用机器人与数控机床加工组合应用技术，以自动上下料的方式加工此工件，提高加工效率。
