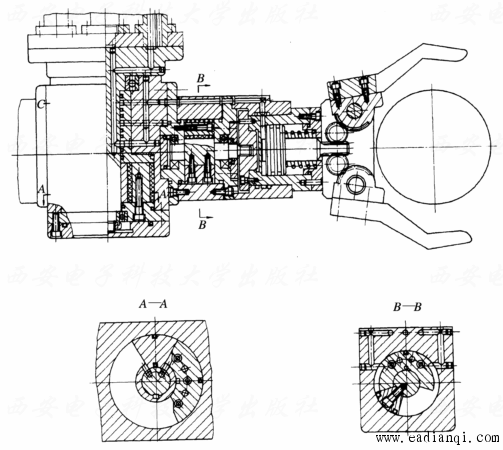

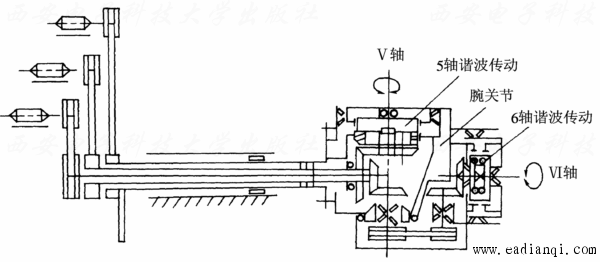

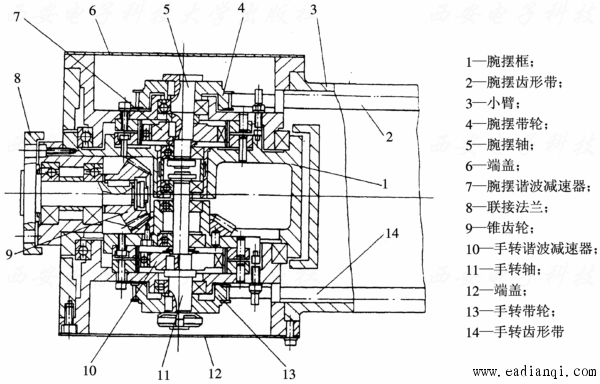

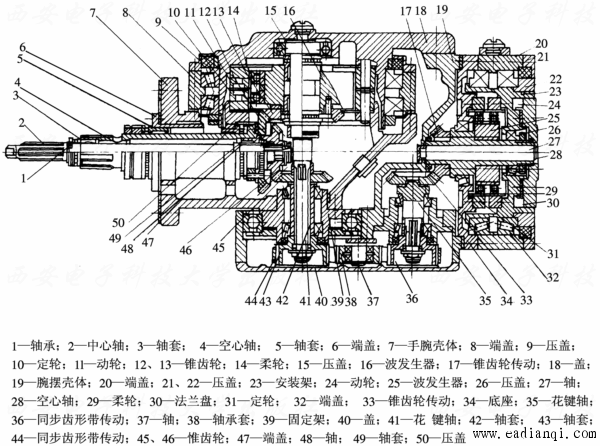

设计手腕时除应满足启动和传送过程中所需的输出力矩外, 还要求手腕结构简单,紧凑轻巧,避免干涉,传动灵活; 多数情况下，要求将腕部结构的驱动部分安排在小臂上, 使外形整齐; 设法使几个电动机的运动传递到同轴旋转的心轴和多层套筒上去, 运动传入腕部后再分别实现各个动作。下面介绍几个常见的机器人手腕结构。 图1所示为双手悬挂式机器人实现手腕回转和左右摆动的结构图。 A-A剖面所表示的是油缸外壳转动而中心轴不动, 以实现手腕的左右摆动；B-B剖面所表示的是油缸外壳不动而中心轴回转, 以实现手腕的回转运动。 其油路的分布如图1所示。  图 1 手腕回转和左右摆动的结构图 本文来自www.eadianqi.com 图2所示为PT－600型弧焊机器人手腕部结构图和传动原理图。由图可以看出, 这是一个具有腕摆与手转两个自由度的手腕结构, 其传动路线为: 腕摆电动机通过同步齿形带传动带动腕摆谐波减速器7, 减速器的输出轴带动腕摆框1实现腕摆运动; 手转电动机通过同步齿形带传动带动手转谐波减速器10, 减速器的输出通过一对锥齿轮9实现手转运动。需要注意的是, 当腕摆框摆动而手转电动机不转时, 联接末端执行器的锥齿轮在另一锥齿轮上滚动, 将产生附加的手转运动, 在控制上要进行修正。  图2 PT-600型弧焊机器人手腕结构图 图3所示为KUKA IR-662／100型机器人的手腕传动原理图。这是一个具有3个自由度的手腕结构, 关节配置形式为臂转、 腕摆、 手转结构。 其传动链分成两部分: 一部分在机器人小臂壳内, 3个电动机的输出通过带传动分别传递到同轴传动的心轴、中间套、 外套筒上; 另一部分传动链安排在手腕部, 图4所示为手腕部分的装配图。 本文来自www.eadianqi.com  图3 KUKA IR-662/100型机器人手腕传动图  图4 KUKA IR-662/100型机器人手腕装配图 其传动路线为: (1) 臂转运动。臂部外套筒与手腕壳体7通过端面法兰联接,外套筒直接带动整个手腕旋转完成臂转运动。 (2) 腕摆运动。臂部中间套通过花键与空心轴4联接, 空心轴另一端通过一对锥齿轮12、13带动腕摆谐波减速器的波发生器16, 波发生器上套有轴承和柔轮14,谐波减速器的定轮10与手腕壳体相联, 动轮11通过盖18和腕摆壳体19相固接, 当中间套带动空心轴旋转时, 腕摆壳体作腕摆运动。 (3) 手转运动。臂部心轴通过花键与腕部中心轴2联接, 中心轴的另一端通过一对锥齿轮45、46带动花键轴41, 花键轴的一端通过同步齿形带传动44、36带动花键轴35, 再通过一对锥齿轮传动33、17带动手转谐波减速器的波发生器25, 波发生器上套有轴承和柔轮29, 谐波减速器的定轮31通过底座34与腕摆壳体相联,动轮24通过安装架23与联接手部的法兰盘30相固定, 当臂部心轴带动腕部中心轴旋转时, 法兰盘作手转运动。 自动控制网www.eadianqi.com版权所有 |
