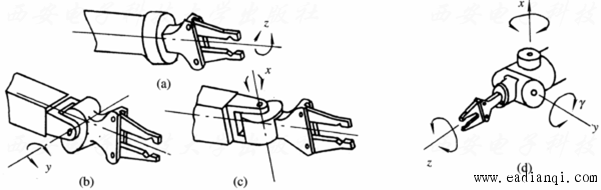

机器人手腕是连接末端操作器和手臂的部件,它的作用是调节或改变工件的方位, 因而它具有独立的自由度,以使机器人末端操作器适应复杂的动作要求。 工业机器人一般需要6个自由度才能使手部达到目标位置并处于期望的姿态。 为了使手部能处于空间任意方向, 要求腕部能实现对空间三个坐标轴x、y、z的转动, 即具有翻转、俯仰和偏转三个自由度,如图所示。通常也把手腕的翻转叫做Roll, 用R表示; 把手腕的俯仰叫做Pitch, 用P表示; 把手腕的偏转叫Yaw, 用Y表示。  图 手腕的自由度 (a) 绕z轴转动; (b) 绕y轴转动; (c) 绕x轴转动; (d) 绕x、 y、 z轴转动 自动控制网www.eadianqi.com版权所有 |
