联锁控制常用来保证使多台电动机按一定的原则工作或停止。 本文来自www.eadianqi.com

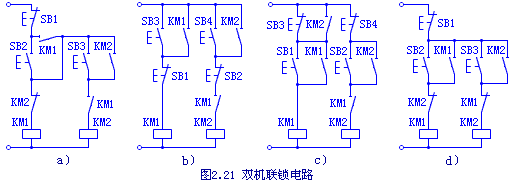

图2.21所示为几种双机联锁的控制电路。 自动控制网www.eadianqi.com版权所有 图a)的功能：启动电机M1后才能启动电机M2，同时停车。电路关键：将KM1的常开触点串接在KM2的控制回路中。 自动控制网www.eadianqi.com版权所有
图b)的功能：启动电机M1后才能启动电机M2，可同时停车，但不允许M1单独停车。电路关键：将KM1的辅助常开触点串接在M2的控制线路中。 本文来自www.eadianqi.com
图c)的功能：电机M1先启动，电机M2后启动，M2先停，M1后停。电路关键：把KM2的辅助常开触点并接在KM1的停止按钮两端。 本文来自www.eadianqi.com 图d)的功能：两电动机不准同时工作，各自都可以实现启动、停止。电路关键：用各自的辅助常闭触点交叉串接在对方的控制线路中。 自动控制网www.eadianqi.com版权所有 |
