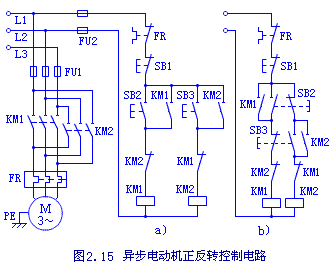

图为按钮控制的电机正、反转典型电路。从主电路看，两个接触器KM1与KM2触头接法不同，因此当KM2触头闭合时，引入电机的电源线左、右两相互换、改变了相序，使电机转向改变。 本文来自www.eadianqi.com
图为按钮控制的电机正、反转典型电路。从主电路看，两个接触器KM1与KM2触头接法不同，因此当KM2触头闭合时，引入电机的电源线左、右两相互换、改变了相序，使电机转向改变。 本文来自www.eadianqi.com
由图可知，KM1和KM2触头不允许同时闭合，否则会引起电源两相短路。为防止接触器KM1与KM2同时接通，在各自的控制电路中串接对方的动断触头，构成互锁关系。 自动控制网www.eadianqi.com版权所有 a)图是“停车反转控制电路”，因为电机正转时，按下SB2使KM1得电并自锁。此时按下SB3也不能使接触器KM2得电。电机要反转必须先铵下停止按钮SB1，使KM1失电，其动断触头闭合，然后再铵下SB3，KM3才能得电，使电机反转。 本文来自www.eadianqi.com
b)图是“直接正反转控制电路”。它利用复合按钮的动断触头分别串接于对方接触器控制电路中，不必使用停止按钮过渡就能直接控制正反转。但要注意，这种直接正反转控制仅用于小容量电动机，拖动的机械装置转动惯量又较小的场合。 本文来自www.eadianqi.com |
