正常运行时定子绕组接成Y型的笼型异步电动机，还可用自耦变压器降压启动。电动机启动时，定子绕组加上自耦变压器的二次电压，一旦启动完成就切除自耦变压器，定子绕组加上额定电压正常运行。 自动控制网www.eadianqi.com版权所有

　　自耦变压器二次绕组有多个抽头，能输出多种电源电压，启动时能产生多种转矩，一般比Ｙ—Δ启动时的启动转矩大得多。自耦变压器虽然价格较贵，而且不允许频繁启动，但仍是三相笼型异步电动机常用的一种降压启动装置。

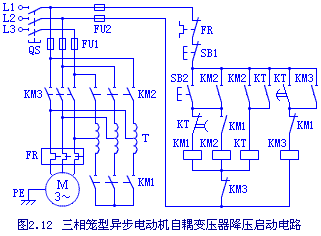

　　图为一种三相笼型异步电动机自耦变压器降压启动控制电路。

本文来自www.eadianqi.com

　　其工作过程是：合上隔离开关QS，按下SB2，KM1线圈得电，自耦变压器作Ｙ连接，同时KM2得电自保，电动机降压启动，KT线圈得电自保；当电机的转速接近正常工作转速时，到达KT的整定时间，KT的常闭延时触点先打开，KM1、KM2先后失电，自耦变压器Ｔ被切除，KT的常开延时触点后闭合，在KM1的常闭辅助触点复位的前提下，KM3得电自保，电机全压运转。 本文来自www.eadianqi.com

　　电路中KM1、KM3的常闭辅助触点的作用是：防止KM1、KM2、KM3同时得电使自耦变压器Ｔ的绕组电流过大，从而导致其损坏。
