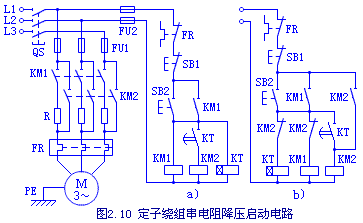

在电动机启动时，在三相定子电路中串接电阻，使电动机定子绕组电压降低，启动结束后再将电阻切除，使电动机在额定电压下正常运行。正常运行时定子绕组接成Y型的笼型异步电动机，可采用这种方法启动。图是这种启动方式的电路图。 本文来自www.eadianqi.com 工作原理：合上隔离开关QS，按下按钮SB2，KM1线圈得电自保，其常开主触头闭合，电动机串电阻启动，KT线圈得电；当电机的转速接近正常转速时，到达KT的整定时间，其常开延时触头闭合，KM2线圈得电自保，KM2的常开主触头KM2闭合将R短接，电机全压运转。 自动控制网www.eadianqi.com版权所有 降压启动用电阻一般采用ZX1、ZX2系列铸铁电阻，其阻值小、功率大，可允许通过较大的电流。 自动控制网www.eadianqi.com版权所有 a)、b)两图不同之处在于： 自动控制网www.eadianqi.com版权所有
a)图中KM2得电，电机正常全压运转后，KT及KM1线圈仍然有电，这是不必要的。 自动控制网www.eadianqi.com版权所有 b)图的控制电路利用KM2的动断触头切断了KT及KM1线圈的电路，克服了上述缺点。 自动控制网www.eadianqi.com版权所有
 |
