晶体管式时间继电器具有延时范围广、体积小、精度高、调节方便以及寿命长等优点，因而得到了更广泛的应用。 本文来自www.eadianqi.com

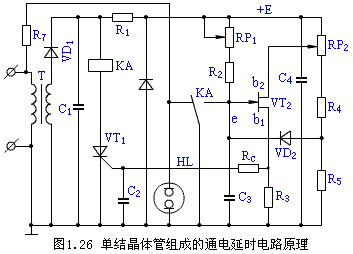

　　晶体管式时间继电器同样可分为通电延时和断电延时两种。从原理上可分为阻容式和数字式。阻容式是利用RC电路充放电原理构成的延时电路，右图为一种单结晶体管构成的RC充放电时间继电器的原理电路。 自动控制网www.eadianqi.com版权所有

　　其工作原理是：当电源接通后，经二极管整流、电容滤波及稳压器稳压后的直流电压经电位器和电阻向充电，两端的电压按指数规律上升。当该电压大于单结晶体管的峰点电压时，导通，输出脉冲使晶闸管导通，继电器线圈得电，触头动作。这种时间继电器主要用于中等延时(0.05s～1h)场合。 本文来自www.eadianqi.com

　　数字式时间继电器采用数字脉冲计数电路，它不但延时长，而且精度很高，主要用于延时时间较长的场合。晶体管式时间继电器常用产品有JS、JSB、JJSB、JS14、JS20等系列。
