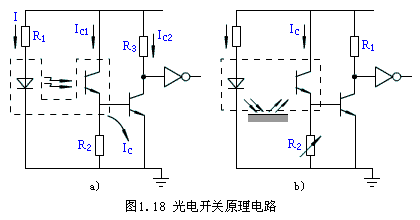

透光型光电开关的电路如图a)所示。发光器件和受光器件相对放置，中间留有间隙。当被测物体到达这个间隙时，发射光被遮住，从而使接收器件（光敏元件）能检测出物体已经到达，并发出控制信号。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

　　反射型光电开关所发出的光经被测物体反射后再落到检测元件上，其基本情况与透光型大致相同，但由于是检测反射光，所以得到的输出电流较小。另外，因不同物体表面的信噪不一样，因此设定限幅电平就显得非常重要。图b)为这种开关的典型电路，其电路和透光型大致相同，只是接收器的发射电阻用得比较大而且可调，这主要是因为反射型光电开关的光电流较小且有较大的分散性。 本文来自www.eadianqi.com
