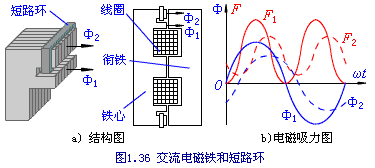

与直流电磁铁不同，交流电磁铁为减少交变磁场在铁心中产生的涡流和磁滞损耗，铁心一般采用硅钢片迭压后铆成，线圈有骨架，呈短粗形以增强散热。此外，交流电磁铁的铁心上还装有短路环(分磁环)，如图1.36a)所示。 本文来自www.eadianqi.com

　　线圈中通以交变电流时，铁心中产生的磁通也是交变的，对衔铁的吸力时大时小，在复位弹簧的反力作用下有释放的趋势，造成衔铁振动，同时产生噪声。装上短路环后，交变磁通的一部分穿过短路环，在环中产生感应电流，产生磁通，这部分磁通与原来环中的磁通合成为磁通，与相位不同，即不同时为零，如图1.36b)所示。这样就使得线圈的电流和铁心磁通为零时，环中磁通不为零，仍然能将衔铁吸住，从而消除了振动和噪声。 自动控制网www.eadianqi.com版权所有

　　交流电磁铁在线圈通电、吸引衔铁动作的过程中，随着气隙X的减少，磁阻减小，线圈内自感电势和感抗增大，因此电流逐渐减小，与此同时，气隙漏磁通减小，主磁通增加，其吸力将逐步增大，最后将达到1.5～2倍的初始吸力。、的特性如图1.37所示。由此可知，使用交流电磁铁时，必须注意使衔铁不要被卡住，否则由于气隙较大，将导致长时间的大电流通过线圈，使线圈严重发热甚至烧毁。 本文来自www.eadianqi.com
