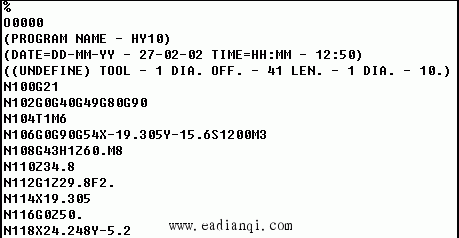

在编制数控加工程序前，应首先了解：数控程序编制的主要工作内容，程序编制的工作步骤，每一步应遵循的工作原则等，最终才能获得满足要求的数控程序（如图1.1所示的程序样本）。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 图1 程序样本 本文来自www.eadianqi.com 1、 数控程序编制的定义 自动控制网www.eadianqi.com版权所有 编制数控加工程序是使用数控机床的一项重要技术工作，理想的数控程序不仅应该保证加工出符合零件图样要求的合格零件，还应该使数控机床的功能得到合理的应用与充分的发挥，使数控机床能安全、可靠、高效的工作。 自动控制网www.eadianqi.com版权所有 （1）数控程序编制的内容及步骤 本文来自www.eadianqi.com

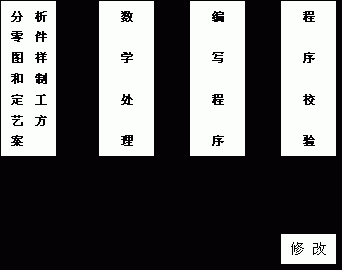

数控编程是指从零件图纸到获得数控加工程序的全部工作过程。如图2所示，编程工作主要包括： 本文来自www.eadianqi.com
图2 数控程序编制的内容及步骤 自动控制网www.eadianqi.com版权所有 ①分析零件图样和制定工艺方案 本文来自www.eadianqi.com 这项工作的内容包括：对零件图样进行分析，明确加工的内容和要求；确定加工方案；选择适合的数控机床；选择或设计刀具和夹具；确定合理的走刀路线及选择合理的切削用量等。这一工作要求编程人员能够对零件图样的技术特性、几何形状、尺寸及工艺要求进行分析，并结合数控机床使用的基础知识，如数控机床的规格、性能、数控系统的功能等，确定加工方法和加工路线。 自动控制网www.eadianqi.com版权所有 ②数学处理 自动控制网www.eadianqi.com版权所有
在确定了工艺方案后，就需要根据零件的几何尺寸、加工路线等，计算刀具中心运动轨迹，以获得刀位数据。数控系统一般均具有直线插补与圆弧插补功能，对于加工由圆弧和直线组成的较简单的平面零件，只需要计算出零件轮廓上相邻几何元素交点或切点的坐标值，得出各几何元素的起点、终点、圆弧的圆心坐标值等，就能满足编程要求。当零件的几何形状与控制系统的插补功能不一致时，就需要进行较复杂的数值计算，一般需要使用计算机辅助计算，否则难以完成。 本文来自www.eadianqi.com ③编写零件加工程序 自动控制网www.eadianqi.com版权所有 在完成上述工艺处理及数值计算工作后，即可编写零件加工程序。程序编制人员使用数控系统的程序指令，按照规定的程序格式，逐段编写加工程序。程序编制人员应对数控机床的功能、程序指令及代码十分熟悉，才能编写出正确的加工程序。 本文来自www.eadianqi.com ④程序检验 本文来自www.eadianqi.com
将编写好的加工程序输入数控系统，就可控制数控机床的加工工作。一般在正式加工之前，要对程序进行检验。通常可采用机床空运转的方式，来检查机床动作和运动轨迹的正确性，以检验程序。在具有图形模拟显示功能的数控机床上，可通过显示走刀轨迹或模拟刀具对工件的切削过程，对程序进行检查。对于形状复杂和要求高的零件，也可采用铝件、塑料或石蜡等易切材料进行试切来检验程序。通过检查试件，不仅可确认程序是否正确，还可知道加工精度是否符合要求。若能采用与被加工零件材料相同的材料进行试切，则更能反映实际加工效果，当发现加工的零件不符合加工技术要求时，可修改程序或采取尺寸补偿等措施。 本文来自www.eadianqi.com （2）数控程序编制的方法 本文来自www.eadianqi.com 数控加工程序的编制方法主要有两种：手工编制程序和自动编制程序。 本文来自www.eadianqi.com
①手工编程 自动控制网www.eadianqi.com版权所有

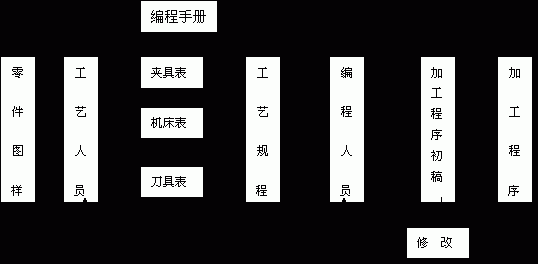

手工编程指主要由人工来完成数控编程中各个阶段的工作。如图3所示。 自动控制网www.eadianqi.com版权所有
图3 手工编程 自动控制网www.eadianqi.com版权所有 一般对几何形状不太复杂的零件，所需的加工程序不长，计算比较简单，用手工编程比较合适。 自动控制网www.eadianqi.com版权所有
手工编程的特点：耗费时间较长，容易出现错误，无法胜任复杂形状零件的编程。据国外资料统计，当采用手工编程时，一段程序的编写时间与其在机床上运行加工的实际时间之比，平均约为30：1，而数控机床不能开动的原因中有20%~30%是由于加工程序编制困难，编程时间较长。 自动控制网www.eadianqi.com版权所有 ②计算机自动编程 自动控制网www.eadianqi.com版权所有 自动编程是指在编程过程中，除了分析零件图样和制定工艺方案由人工进行外，其余工作均由计算机辅助完成。 本文来自www.eadianqi.com 采用计算机自动编程时，数学处理、编写程序、检验程序等工作是由计算机自动完成的，由于计算机可自动绘制出刀具中心运动轨迹，使编程人员可及时检查程序是否正确，需要时可及时修改，以获得正确的程序。又由于计算机自动编程代替程序编制人员完成了繁琐的数值计算，可提高编程效率几十倍乃至上百倍，因此解决了手工编程无法解决的许多复杂零件的编程难题。因而，自动编程的特点就在于编程工作效率高，可解决复杂形状零件的编程难题。 自动控制网www.eadianqi.com版权所有 根据输入方式的不同，可将自动编程分为图形数控自动编程、语言数控自动编程和语音数控自动编程等。图形数控自动编程是指将零件的图形信息直接输入计算机，通过自动编程软件的处理，得到数控加工程序。目前，图形数控自动编程是使用最为广泛的自动编程方式。语言数控自动编程指将加工零件的几何尺寸、工艺要求、切削参数及辅助信息等用数控语言编写成源程序后，输入到计算机中，再由计算机进一步处理得到零件加工程序。语音数控自动编程是采用语音识别器，将编程人员发出的加工指令声音转变为加工程序。 自动控制网www.eadianqi.com版权所有 2、字与字的功能 自动控制网www.eadianqi.com版权所有 （1）字符与代码 自动控制网www.eadianqi.com版权所有
字符是用来组织、控制或表示数据的一些符号，如数字、字母、标点符号、数学运算符等。数控系统只能接受二进制信息，所以必须把字符转换成8BIT信息组合成的字节，用“0”和“1”组合的代码来表达。国际上广泛采用两种标准代码： 自动控制网www.eadianqi.com版权所有 ①ISO国际标准化组织标准代码 自动控制网www.eadianqi.com版权所有
②EIA美国电子工业协会标准代码 自动控制网www.eadianqi.com版权所有 这两种标准代码的编码方法不同，在大多数现代数控机床上这两种代码都可以使用，只需用系统控制面板上的开关来选择，或用G功能指令来选择。 自动控制网www.eadianqi.com版权所有
（2）字 本文来自www.eadianqi.com
在数控加工程序中，字是指一系列按规定排列的字符，作为一个信息单元存储、传递和操作。字是由一个英文字母与随后的若干位十进制数字组成，这个英文字母称为地址符。 本文来自www.eadianqi.com
如：“X2500”是一个字，X为地址符，数字“2500”为地址中的内容。 本文来自www.eadianqi.com （3）字的功能 自动控制网www.eadianqi.com版权所有 组成程序段的每一个字都有其特定的功能含义，以下是以FANUC-0M数控系统的规范为主来介绍的，实际工作中，请遵照机床数控系统说明书来使用各个功能字。 自动控制网www.eadianqi.com版权所有 ①顺序号字N 本文来自www.eadianqi.com 顺序号又称程序段号或程序段序号。顺序号位于程序段之首，由顺序号字N和后续数字组成。顺序号字N是地址符，后续数字一般为1～4位的正整数。数控加工中的顺序号实际上是程序段的名称，与程序执行的先后次序无关。数控系统不是按顺序号的次序来执行程序，而是按照程序段编写时的排列顺序逐段执行。 本文来自www.eadianqi.com 顺序号的作用：对程序的校对和检索修改；作为条件转向的目标，即作为转向目的程序段的名称。有顺序号的程序段可以进行复归操作，这是指加工可以从程序的中间开始，或回到程序中断处开始。 本文来自www.eadianqi.com 一般使用方法：编程时将第一程序段冠以N10,以后以间隔10递增的方法设置顺序号，这样，在调试程序时，如果需要在N10和N20之间插入程序段时，就可以使用N11、N12等。 自动控制网www.eadianqi.com版权所有
②准备功能字G 自动控制网www.eadianqi.com版权所有 准备功能字的地址符是G，又称为G功能或G指令，是用于建立机床或控制系统工作方式的一种指令。后续数字一般为1～3位正整数，见表1.1。 本文来自www.eadianqi.com 表1.1 G功能字含义表 自动控制网www.eadianqi.com版权所有
③尺寸字 本文来自www.eadianqi.com 尺寸字用于确定机床上刀具运动终点的坐标位置。 自动控制网www.eadianqi.com版权所有 其中，第一组 X，Y，Z，U，V，W，P，Q，R 用于确定终点的直线坐标尺寸；第二组 A，B，C，D，E 用于确定终点的角度坐标尺寸；第三组 I，J，K 用于确定圆弧轮廓的圆心坐标尺寸。在一些数控系统中，还可以用P指令暂停时间、用R指令圆弧的半径等。 本文来自www.eadianqi.com 多数数控系统可以用准备功能字来选择坐标尺寸的制式，如FANUC诸系统可用G21/G22来选择米制单位或英制单位，也有些系统用系统参数来设定尺寸制式。采用米制时，一般单位为mm，如X100指令的坐标单位为100 mm。当然，一些数控系统可通过参数来选择不同的尺寸单位。 本文来自www.eadianqi.com ④进给功能字F 自动控制网www.eadianqi.com版权所有
进给功能字的地址符是F，又称为F功能或F指令，用于指定切削的进给速度。对于车床，F可分为每分钟进给和主轴每转进给两种，对于其它数控机床，一般只用每分钟进给。F指令在螺纹切削程序段中常用来指令螺纹的导程。 自动控制网www.eadianqi.com版权所有
⑤主轴转速功能字S 自动控制网www.eadianqi.com版权所有 主轴转速功能字的地址符是S，又称为S功能或S指令，用于指定主轴转速。单位为r/min。对于具有恒线速度功能的数控车床，程序中的S指令用来指定车削加工的线速度数。 自动控制网www.eadianqi.com版权所有 ⑥刀具功能字T 自动控制网www.eadianqi.com版权所有 刀具功能字的地址符是T，又称为T功能或T指令，用于指定加工时所用刀具的编号。对于数控车床，其后的数字还兼作指定刀具长度补偿和刀尖半径补偿用。 本文来自www.eadianqi.com ⑦辅助功能字M 本文来自www.eadianqi.com 辅助功能字的地址符是M，后续数字一般为1～3位正整数，又称为M功能或M指令，用于指定数控机床辅助装置的开关动作，见表1.2。 本文来自www.eadianqi.com 表1.2 M功能字含义表 本文来自www.eadianqi.com
3、程序格式 自动控制网www.eadianqi.com版权所有 （1）程序段格式 本文来自www.eadianqi.com 程序段是可作为一个单位来处理的、连续的字组，是数控加工程序中的一条语句。一个数控加工程序是若干个程序段组成的。 本文来自www.eadianqi.com 程序段格式是指程序段中的字、字符和数据的安排形式。现在一般使用字地址可变程序段格式，每个字长不固定，各个程序段中的长度和功能字的个数都是可变的。地址可变程序段格式中，在上一程序段中写明的、本程序段里又不变化的那些字仍然有效，可以不再重写。这种功能字称之为续效字。 本文来自www.eadianqi.com 程序段格式举例： 自动控制网www.eadianqi.com版权所有 N30 G01 X88.1 Y30.2 F500 S3000 T02 M08 自动控制网www.eadianqi.com版权所有
N40 X90（本程序段省略了续效字“G01，Y30.2，F500，S3000，T02，M08”，但它们的功能仍然有效） 自动控制网www.eadianqi.com版权所有 在程序段中，必须明确组成程序段的各要素： 本文来自www.eadianqi.com
移动目标：终点坐标值X、Y、Z； 自动控制网www.eadianqi.com版权所有 沿怎样的轨迹移动：准备功能字G； 本文来自www.eadianqi.com 进给速度：进给功能字F； 自动控制网www.eadianqi.com版权所有 切削速度：主轴转速功能字S； 本文来自www.eadianqi.com 使用刀具：刀具功能字T； 自动控制网www.eadianqi.com版权所有 机床辅助动作：辅助功能字M。 自动控制网www.eadianqi.com版权所有 （2）加工程序的一般格式 自动控制网www.eadianqi.com版权所有
①程序开始符、结束符 本文来自www.eadianqi.com 程序开始符、结束符是同一个字符，ISO代码中是%，EIA代码中是EP，书写时要单列一段。 自动控制网www.eadianqi.com版权所有 ②程序名 本文来自www.eadianqi.com 程序名有两种形式：一种是英文字母O和1～4位正整数组成；另一种是由英文字母开头，字母数字混合组成的。一般要求单列一段。 本文来自www.eadianqi.com ③程序主体 本文来自www.eadianqi.com
程序主体是由若干个程序段组成的。每个程序段一般占一行。 自动控制网www.eadianqi.com版权所有 ④程序结束指令 本文来自www.eadianqi.com 程序结束指令可以用M02或M30。一般要求单列一段。 本文来自www.eadianqi.com 加工程序的一般格式举例： 自动控制网www.eadianqi.com版权所有 % // 开始符 本文来自www.eadianqi.com O1000 // 程序名 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
N10 G00 G54 X50 Y30 M03 S3000 自动控制网www.eadianqi.com版权所有 N20 G01 X88.1 Y30.2 F500 T02 M08 自动控制网www.eadianqi.com版权所有 N30 X90 // 程序主体 本文来自www.eadianqi.com …… 自动控制网www.eadianqi.com版权所有
N300 M30 // 结束符 本文来自www.eadianqi.com % 自动控制网www.eadianqi.com版权所有 |
