在数控加工中，刀具（严格说是刀位点）相对于工件的运动轨迹和方向称为加工路线。即刀具从对刀点开始运动起，直至结束加工程序所经过的路径，包括切削加工的路径及刀具引入、返回等非切削空行程。加工路线的确定首先必须保证被加工零件的尺寸精度和表面质量，其次考虑数值计算简单，走刀路线尽量短，效率较高等。
　　下面举例分析数控机床加工零件时常用的加工路线。
1．车圆锥的加工路线分析

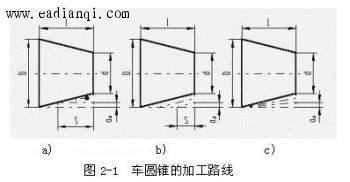

　　数控车床上车外圆锥，假设圆锥大径为D，小径为d ，锥长为L，车圆锥的加工路线如图2-1所示。
　　按图2-1a的阶梯切削路线，二刀粗车，最后一刀精车；二刀粗车的终刀距S要作精确的计算，可有相似三角形得：

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

　　此种加工路线，粗车时，刀具背吃刀量相同，但精车时，背吃刀量不同；同时刀具切削运动的路线最短。
　　按图2-1b的相似斜线切削路线，也需计算粗车时

自动控制网www.eadianqi.com版权所有

　　按此种加工路线，刀具切削运动的距离较短。
　　按图2-1c的斜线加工路线，只需确定了每次背吃刀量a_p，而不需计算终刀距，编程方便。但在每次切削中背吃刀量是变化的，且刀具切削运动的路线较长。
2．车圆弧的加工路线分析
　　应用G02（或G03）指令车圆弧，若用一刀就把圆弧加工出来，这样吃刀量太大，容易打刀。所以，实际车圆弧时，需要多刀加工，先将大多余量切除，最后才车得所需圆弧。
　　下面介绍车圆弧常用加工路线。

自动控制网www.eadianqi.com版权所有

　　图2-2 为车圆弧的阶梯切削路线。即先粗车成阶梯，最后一刀精车出圆弧。此方法在确定了每刀吃刀量a_p后，须精确计算出粗车的终刀距S，即求圆弧与直线的交点。此方法刀具切削运动距离较短，但数值计算较繁。

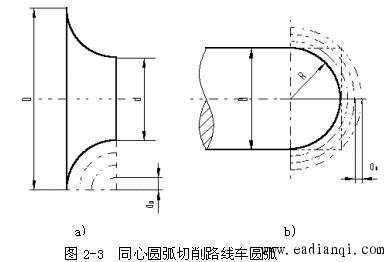

　　图2-3 为车圆弧的同心圆弧切削路线。即用不同的半径圆来车削，最后将所需圆弧加工出来。此方法在确定了每次吃刀量a_p后，对90°圆弧的起点、终点坐标较易确定，数值计算简单，编程方便，常采用。但按图2-3b加工时，空行程时间较长。 本文来自www.eadianqi.com

图2-4 为车圆弧的车锥法切削路线。即先车一个圆锥，再车圆弧。但要注意，车锥时的起点和终点的确定，若确定不好，则可能损坏圆锥表面，也可能将余量留得过大。确定方法如图2-4所示，连接OC交圆弧于D，过D点作圆弧的切线AB。
　　由几何关系CD=OC-OD= -R=0.414R，此为车锥时的最大切削余量，即车锥时，加工路线不能超过AB线。由图示关系，可得AC=BC=0.586R，这样可确定出车锥时的起点和终点。当R不太大时，可取AC=BC=0.5R。此方法数值计算较繁，刀具切削路线短。

3．车螺纹时轴向进给距离的分析
　　车螺纹时，刀具沿螺纹方向的进给应与工件主轴旋转保持严格的速比关系。考虑到刀具从停止状态到达指定的进给速度或从指定的进给速度降至零，驱动系统必有一个过渡过程，沿轴向进给的加工路线长度，除保证加工螺纹长度外，还应增加δ₁（２～5mm)的刀具引入距离和δ₂（１～2mm)的刀具切出距离，如图2-5所示。这样来保证切削螺纹时，在升速完成后使刀具接触工件，刀具离开工件后再降速。
4．轮廓铣削加工路线的分析

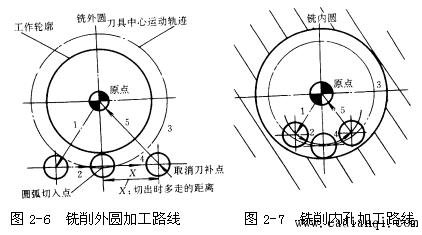

　　对于连续铣削轮廓，特别是加工圆弧时，要注意安排好刀具的切入、切出，要尽量避免交接处重复加工，否则会出现明显的界限痕迹。如图2-6所示，用圆弧插补方式铣削外整圆时，要安排刀具从切向进入圆周铣削加工，当整圆加工完毕后，不要在切点处直接退刀，而让刀具多运动一段距离，最好沿切线方向，以免取消刀具补偿时，刀具与工件表面相碰撞，造成工件报废。铣削内圆弧时，也要遵守从切向切入的原则，安排切入、切出过渡圆弧，如图3-7所示，若刀具从工件坐标原点出发，其加工路线为1→2→3→4→5，这样，来提高内孔表面的加工精度和质量。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

5．位置精度要求高的孔加工路线的分析

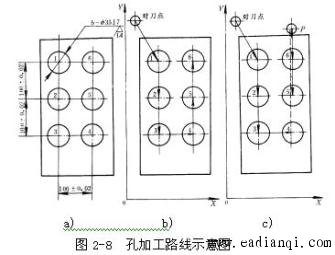

　　对于位置精度要求精度较高的孔系加工，特别要注意孔的加工顺序的安排，安排不当时，就有可能将沿坐标轴的反向间隙带入，直接影响位置精度。如图2-8所示，图a为零件图，在该零件上加工的六个尺寸相同的孔，有两种加工路线。当按b 图所示路线加工时，由于5、6孔与1、2、3、4孔定位方向相反，在Y方向反向间隙会使定位误差增加，而影响5、6孔与其它孔的位置精度。按图c所示路线，加工完4孔后，往上移动一段距离到P点，然后再折回来加工5、6孔，这样方向一致，可避免反向间隙的引入，提高5、6孔与其它孔的位置精度。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

6．铣削曲面的加工路线的分析

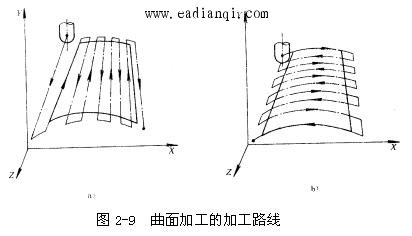

　　铣削曲面时，常用球头刀采用“行切法”进行加工。所谓行切法是指刀具与零件轮廓的切点轨迹是一行一行的，而行间的距离是按零件加工精度的要求确定。对于边界敞开的曲面加工，可采用两种加工路线。如图2-9所示，对于发动机大叶片，当采用图2-9a的加工方案时，每次沿直线加工，刀位点计算简单，程序少，加工过程符合直纹面的形成，可以准确保证母线的直线度。当采用图2-9b的加工方案时，符合这类零件数据给出情况，便于加工后检验，叶形的准确度高，但程序较多。由于曲面零件的边界是敞开的，没有其他表面限制，所以曲面边界可以延伸，球头刀应由边界外开始加工。

  自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

以上通过几例分析了数控加工中常用的加工路线，实际生产中，加工路线的确定要根据零件的具体结构特点，综合考虑，灵活运用。而确定加工路线的总原则是：在保证零件加工精度和表面质量的条件下，尽量缩短加工路线，以提高生产率。
