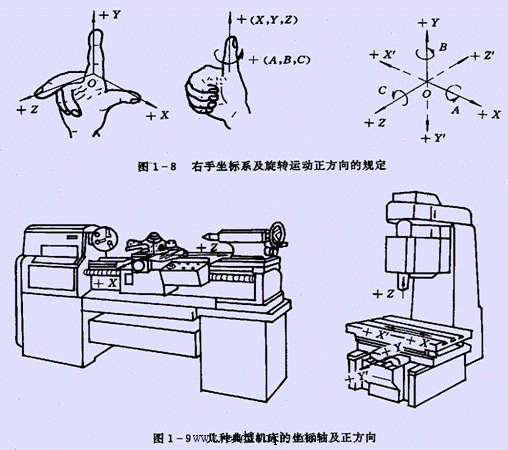

在数控机床中，机床直线运动的坐标轴X，Y，Z按照ISO和我国的JB3051—82标准，规定成右手直角笛卡儿坐标系。三个回转运动A，B，C相应的表示其轴线平行于X，Y，Z的旋转运动，见图1—8。X，Y，Z的正向是使工件尺寸增加的方向，即增大工件和刀具距离的方向。通常以平行于主轴的轴线为Z坐标（即Z坐标的运动由传递切削动力的主轴所规定），而X方向是水平的，并且平行于工件装卡面，最后Y坐标就可按右手笛卡儿坐标系来确定。旋转运动A，B，C的正向，相应地为在X，Y，Z坐标正方向上按照右旋螺纹前进的方向。上述规定是工件固定、刀具移动的情况。反之，若工件移动，则其正向分别用 自动控制网www.eadianqi.com版权所有

X′，Y′，Z′表示（如图1—8中的虚线）。然而通常是以刀具移动时的坐标正方向作为编程的正向。图1—9为数控车床及无升降台式数控铣床的坐标轴及其方向。 本文来自www.eadianqi.com
