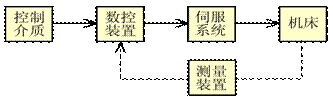

数控机床一般由控制介质、数控装置、伺服系统和机床本体组成。图1的实线所示为开环控制的数控机床框图。 自动控制网www.eadianqi.com版权所有
图1 数控机床的组成 本文来自www.eadianqi.com 为了提高机床的加工精度，在上述系统中再加入一个测量装置（即图1—2中的虚线部分），这样就构成了闭环控制的数控机床框图。开环控制系统的工作过程是这样的：将控制机床工作台运动的位移量、位移速度、位移方向、位移轨迹等参量通过控制介质输入给机床数控装置，数控装置根据这些参量指令计算得出进给脉冲序列（包含有上述4个参量），然后经伺服系统转换放大，最后控制工作台按所要求的速度、轨迹、方向和距离移动。若为闭环系统，则在输入指令值的同时，反馈检测机床工作台的实者间有误际位移值，反馈量与输入量在数控装置中进行比较，若有差值，说明二差，则数控装置控制机床向着消除误差的方向运动。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 数控机床的零部件 本文来自www.eadianqi.com 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
卡盘 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
伺服放大器 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
手持器 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 伺服电缆 自动控制网www.eadianqi.com版权所有
主板 本文来自www.eadianqi.com
编码器 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

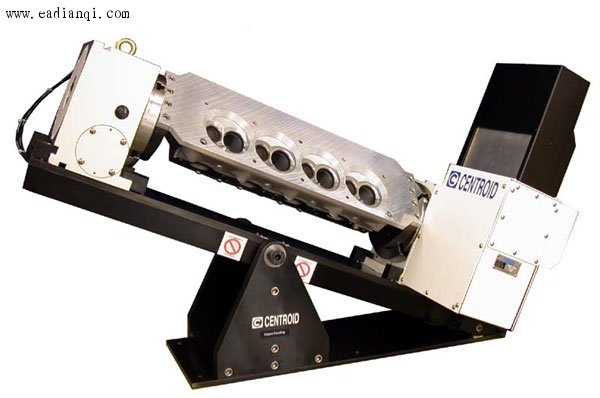

附加2坐标 自动控制网www.eadianqi.com版权所有
高速高精度主轴 本文来自www.eadianqi.com
本文来自www.eadianqi.com 全自动润滑系统 自动控制网www.eadianqi.com版权所有
高强度传动直联 本文来自www.eadianqi.com

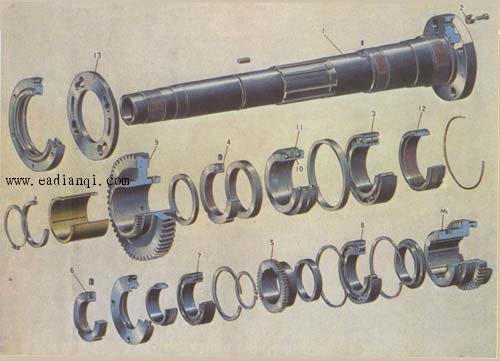

本文来自www.eadianqi.com 主轴组件 自动控制网www.eadianqi.com版权所有
数控车床对刀仪 自动控制网www.eadianqi.com版权所有

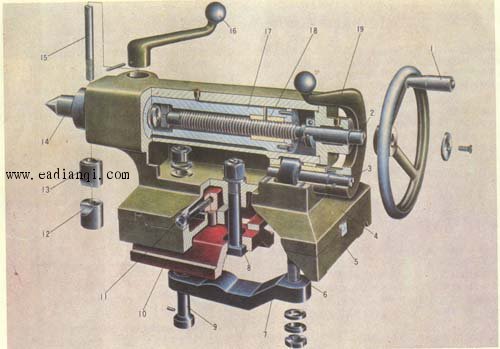

尾架 自动控制网www.eadianqi.com版权所有
数控机床排屑器 本文来自www.eadianqi.com
连接线 自动控制网www.eadianqi.com版权所有

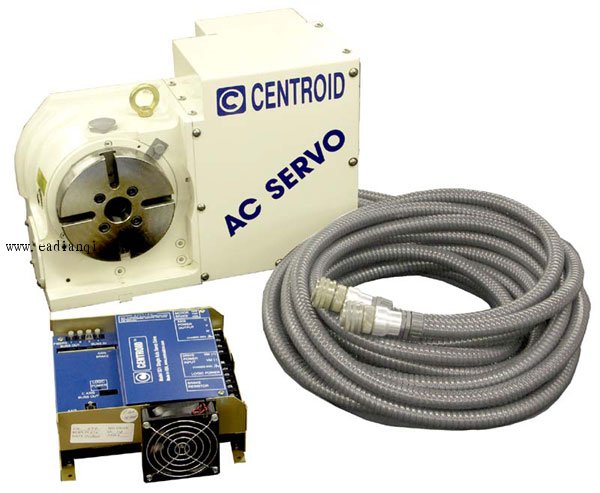

自动控制网www.eadianqi.com版权所有 伺服马达及驱动 本文来自www.eadianqi.com
高刚性耐磨导轨 本文来自www.eadianqi.com
本文来自www.eadianqi.com
精密的滚珠丝杆 本文来自www.eadianqi.com
中托板 本文来自www.eadianqi.com
现将各组成部分简述如下： 本文来自www.eadianqi.com 1、控制介质 本文来自www.eadianqi.com 数控机床工作时，不需要工人去摇手柄操作机床，但又要自动地执行人们的意图，这就必须在人和数控机床之间建立某种联系，这种联系的媒介物称之为控制介质（或称程序介质、输入介质、信息载体）。 自动控制网www.eadianqi.com版权所有
常用的控制介质是8单位的标准穿孔带，且常用的穿孔带是纸质的，所以又称纸带。其宽为 25.4mm，厚0.108mm，每行除了必须有一个φ1.17mm的同步孔外，最多可以有8个φ1.33mm 的信息孔。用每行8个孔有无的排列组合来表示不同的代码( 纸带上孔的排列规定，称为代码)。把穿孔带输入到数控装置的读带机，再由读带机把穿孔带上的代码转换为数控装置可以识别和处理的电信号，并传送到数控装置中去，便完成了指令信息的输入工作。 本文来自www.eadianqi.com 2、数控装置 本文来自www.eadianqi.com
数控装置是数控机床的中枢，在普通数控机床中一般由输入装置、存储器、控制器、运算器和输出装置组成。数控装置接收输入介质的信息，并将其代码加以识别、储存、运算，输出相应的指令脉冲以驱动伺服系统，进而控制机床动作。在计算机数控机床中，由于计算机本身即含有运算器、控制器等上述单元，因此其数控装置的作用由一台计算机来完成。 自动控制网www.eadianqi.com版权所有 3、伺服系统 本文来自www.eadianqi.com
伺服系统的作用是把来自数控装置的脉冲信号转换为机床移动部件的运动，使工作台（或溜板）精确定位或按规定的轨迹作严格的相对运动，最后加工出符合图纸要求的零件。 本文来自www.eadianqi.com 在数控机床的伺服系统中，常用的伺服驱动元件有功率步进电机、电液脉冲马达、直流伺服电机和交流伺服电机等。 自动控制网www.eadianqi.com版权所有 4、机床 自动控制网www.eadianqi.com版权所有 数控机床中的机床，在开始阶段使用通用机床，只是在自动变速、刀架或工作台自动转位和手柄等方面作些改变。实践证明：数控机床除由于切削用量大、连续加工发热多等影响工件精度外，并且由于是自动控制，在加工中不能像在通用机床上那样可以随时由人工进行干预。所以其设计要求比通用机床更严格，制造要求更精密。因而后来在数控机床设计时，采用了许多新的加强刚性、减小热变形、提高精度等方面的措施，使得数控机床的外部造型、整体布局、传动系统以及刀具系统等方面都已发生了很大的变化。 自动控制网www.eadianqi.com版权所有 |
