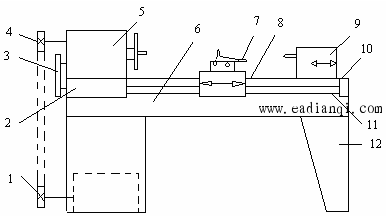

下图所示为 C650 卧式车床结构示意图。它主要由床身、主轴变速箱、尾座进给箱、丝杠、光杠、刀架和溜板箱等组成。 主运动：卡盘或顶尖带动工件的旋转运动； 进给运动：溜板带动刀架的纵向或横向直线运动； 辅助运动：刀架的快速进给与快速退回。 车床的调速采用变速箱。
本文来自www.eadianqi.com 图 C650 卧式车床结构示意图 自动控制网www.eadianqi.com版权所有
1 、 4 －带轮 2 －进给箱 3 －挂轮架 5 －主轴箱 6 －床身 自动控制网www.eadianqi.com版权所有
|
