DDA法圆弧插补

时间:2015-09-18 16:17来源:www.eadianqi.com 编辑:自动控制网

(1) DDA法圆弧插补的积分表达式由得而令则圆弧插补时，是对切削点的即时坐标X i 与Y i 的数值分别进行累加 (2) 圆弧插补特点是： 1) 各累加器的初始值为零，各寄存器为起点坐标值； 2) X被寄函数积存器存Y i ,Y被寄函数积存器存X i ，为动点坐标； 3)

(1) DDA法圆弧插补的积分表达式

由

得

而

令

则

圆弧插补时，是对切削点的即时坐标X_i与Y_i的数值分别进行累加

    (2) 圆弧插补特点是：自动控制网www.eadianqi.com版权所有

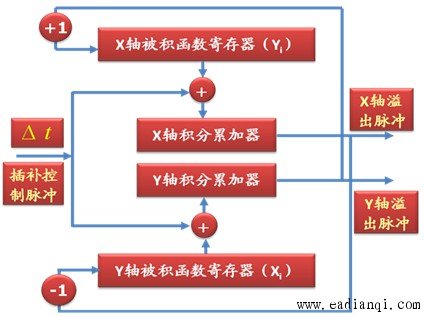

    1) 各累加器的初始值为零，各寄存器为起点坐标值；
    2) X被寄函数积存器存Y_i ,Y被寄函数积存器存X_i，为动点坐标；
    3) X_i 、 Y_i在积分过程中，产生进给脉冲△X、△Y时，要对相应坐标进行加1或减1的修改；
    4) DDA圆弧插补的终点判别要有二个计数器，哪个坐标终点到了，哪个坐标停止积分迭代；
    5) 与DDA直线插补一样，J_VX、J_VY中的值影响插补速。
