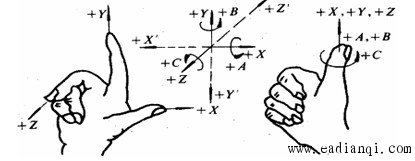

1．机床坐标系 机床坐标系是机床上固有的坐标系，它用于确定被加工零件在机床中的坐标、机床运动部件的特殊位置(如换刀点、参考点)以及运动范围(如行程范围、保护区)等。数控机床采用统一标准右手直角笛卡儿坐标系。三个坐标轴互相垂直，其小三个手指所指的方向分别为X轴、y轴和2轴的正方向。  2．机床零点与参考点 机床零点：机床坐标系的零点。（基准点） 参考点：由挡铁和限位开关预先确定好的点。 3. 工件坐标系与工件零点 用于确定工件几何图形上各几何要素的位置而建立的坐 标系。 选择工件零点的原则：便于将工件图的尺寸方便地转化编程的坐标值和提高加工精度。 4．编程零点 自动控制网www.eadianqi.com版权所有 编程零点是编程坐标系的零点，即程序零点。 5. 绝对尺寸与增量尺寸 从工件坐标系的原点进行标注的尺寸。 相对它前一点的位置增量进行标注的尺寸。 |
