按运动控制分类：可以分为点位控制、直线（切削）控制和轮廓控制。
按控制回路分类：
a）开环伺服系统：没有位置传感器等反馈单元的控制系统。
b）闭环伺服系统：可接受机床工作台（或系统输出端）的输出反馈信息，并能接受插补器的指令，根据与反馈信号的比较，控制单元发出误差修正指令，对输出进行补偿。工作精度高。
c）半闭环伺服系统：反馈测量用传感元件安装的位置不在机床工作台上，而在伺服电机或驱动丝杠端。控制稳定性较闭环系统好。目前大多数NC系统采用这种系统。
按同时控制（联动）的坐标轴数分类：分为2轴、2.5轴（两个连续控制轴，一个点位或直线切削控制轴）、3轴、4轴、5轴。
按伺服驱动装置分类：分为液压驱动、气动、直流伺服、交流伺服。
按定位坐标分类：分为绝对坐标系统和增量坐标系统。
按数控装置分类：
自动控制网www.eadianqi.com版权所有

硬件式NC系统：由专用逻辑电路实现NC。通用性、灵活性差，功能少。
软件式NC系统：由CNC系统完成NC功能。具有较高的柔性和通用性，功能多。
按加工类型分类：分为金属切削类、金属成型类、特种加工类和其他类

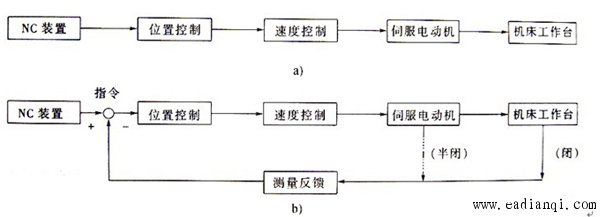

图 a）开环伺服系统 b）闭环半闭环伺服系统
