单片机最小系统组成电路(2)

时间:2019-01-23 19:55来源:www.eadianqi.com 编辑:自动控制网

控制一个LED发光如何制作一个单片机小系统？电路仿真：设计电路图、选择元器件、制作电路板。实验提供的元器件清单序号名称规格型号单位数量单价（元） 1 单片机 STC89C51 个 1 6.8 2 电池盒 3节5号个

自动控制网www.eadianqi.com版权所有

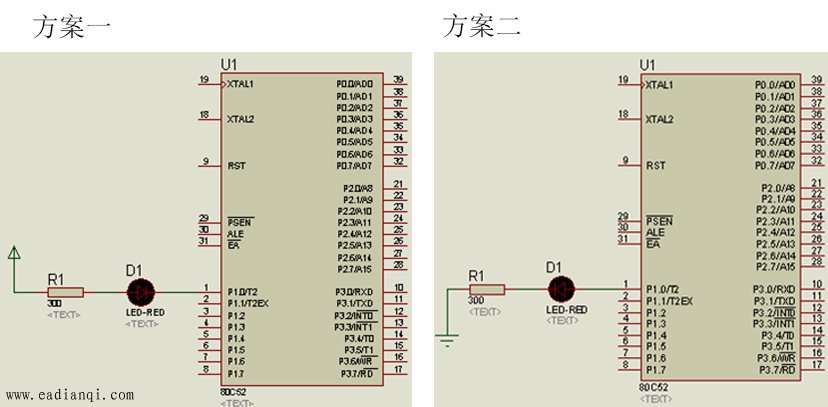

控制一个LED发光

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

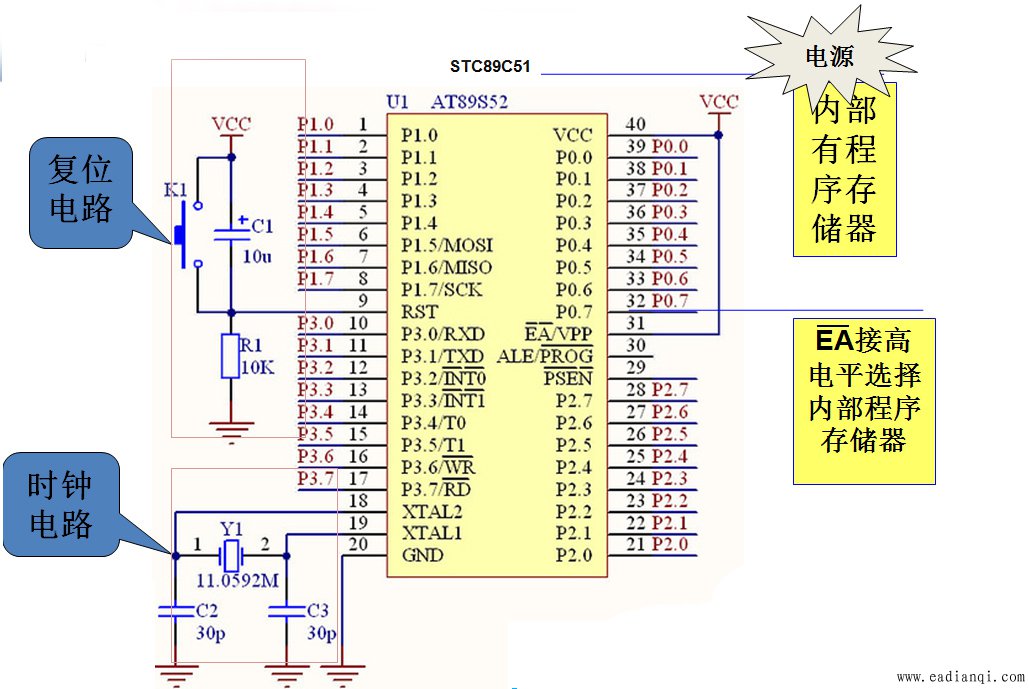

如何制作一个单片机小系统？电路仿真：设计电路图、选择元器件、制作电路板。

自动控制网www.eadianqi.com版权所有

实验提供的元器件清单

本文来自www.eadianqi.com

序号	名称本文来自www.eadianqi.com	规格型号自动控制网www.eadianqi.com版权所有	单位自动控制网www.eadianqi.com版权所有	数量本文来自www.eadianqi.com	单价（元）本文来自www.eadianqi.com
1	单片机本文来自www.eadianqi.com	STC89C51 本文来自www.eadianqi.com	个	1	6.8 自动控制网www.eadianqi.com版权所有本文来自www.eadianqi.com
2	电池盒自动控制网www.eadianqi.com版权所有	3节5号本文来自www.eadianqi.com	个	1	2
3	晶振本文来自www.eadianqi.com	12MHz 自动控制网www.eadianqi.com版权所有	个	1	0.8
4	陶瓷片电容本文来自www.eadianqi.com	30pF 本文来自www.eadianqi.com	个	2	0.01
5	电解电容自动控制网www.eadianqi.com版权所有	10uF 自动控制网www.eadianqi.com版权所有	个	1	0.01
6	电阻自动控制网www.eadianqi.com版权所有	470Ω 本文来自www.eadianqi.com	个	1	0.01
7	电阻本文来自www.eadianqi.com	10KΩ 自动控制网www.eadianqi.com版权所有	个	1	0.01
8	LED 自动控制网www.eadianqi.com版权所有	直插Φ5mm 自动控制网www.eadianqi.com版权所有	个	1	0.2
9	面包板自动控制网www.eadianqi.com版权所有	2.54mm间距本文来自www.eadianqi.com	个	1	7
10	面包板用导线自动控制网www.eadianqi.com版权所有		根	5	0.1
11	电阻本文来自www.eadianqi.com	200Ω 本文来自www.eadianqi.com	个	1	0.01
12	电阻自动控制网www.eadianqi.com版权所有	1KΩ 本文来自www.eadianqi.com	个	1	0.01
13	微动开关自动控制网www.eadianqi.com版权所有	6mm×6mm×5mm 本文来自www.eadianqi.com	个	1	0.3
14	芯片底座自动控制网www.eadianqi.com版权所有	40PIN管孔式自动控制网www.eadianqi.com版权所有	个	1	1
15	万用表自动控制网www.eadianqi.com版权所有
