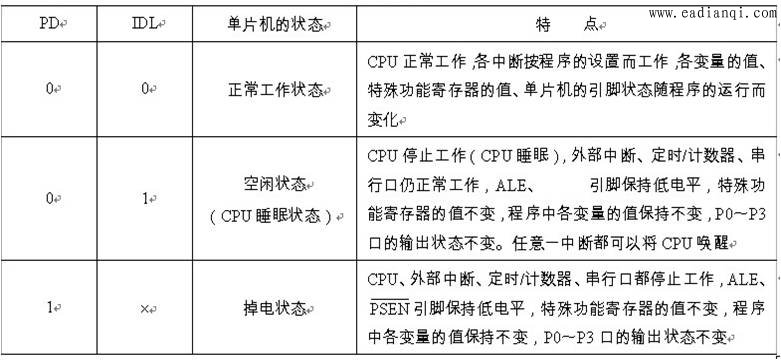

单片机的状态与PD、IDL位的关系如下表所示。 本文来自www.eadianqi.com

低功耗工作方式的设置方法：将PCON的IDL位置1就可以睡眠CPU，将PD位置1，就可以使单片机进入掉电状态。 本文来自www.eadianqi.com

睡眠CPU的程序代码如下：PCON=0x01是错的，//将PCON.1置1。

本文来自www.eadianqi.com

  自动控制网www.eadianqi.com版权所有

使单片机进入掉电状态的程序代码如下：PCON|=0x02；//将PCON.2置1。 本文来自www.eadianqi.com

解除低功耗工作方式的解除方法：第1种方法是用中断唤醒CPU。第2种方法是复位单片机。 本文来自www.eadianqi.com

集成电路功耗分析

自动控制网www.eadianqi.com版权所有

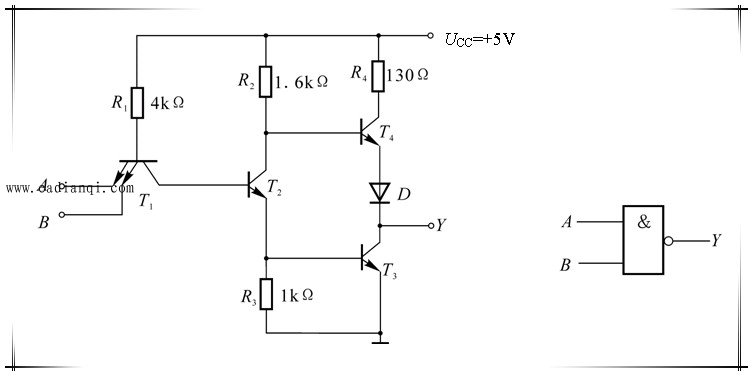

TTL电路与CMOS电路是2种最经典的逻辑电路。无论哪种工艺电路，只要有电流
