包括基本R-S触发器和可控R-S触发器。
(1) 基本R-S触发器：基本R-S触发器由两个与非门或者或非门交叉连接而成。其逻辑符号如图所示，图中/R为复位（清“0”）端，/s为置位（置“1”）端，均为低电平有效（图中用小圆圈表示）。有两个输出端Q、/Q。一般情况下，Q、/Q是互补的。 自动控制网www.eadianqi.com版权所有

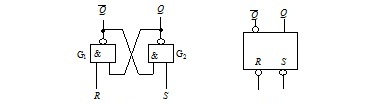

图  与非门组成的基本RS触发器

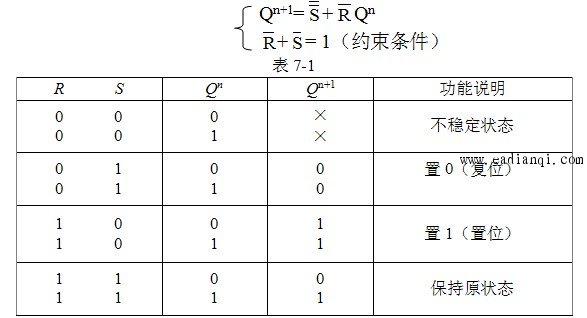

基本R-S触发器的状态表如表 所示。其中Qn，Qn+1分别表示触发器的现态和次态。特性方程为

(2)可控R—S触发器：又称同步R—S触发器或钟控R—S触发器。其逻辑符号如图所示。工作状态是由时钟信号和输入信号共同确定的。时钟信号控制翻转时间，而输入信号R，S的取值决定Q的状态。
特性方程为 自动控制网www.eadianqi.com版权所有

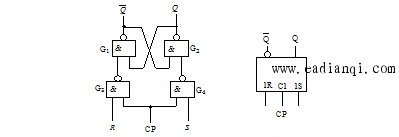

图  同步RS触发器 自动控制网www.eadianqi.com版权所有
