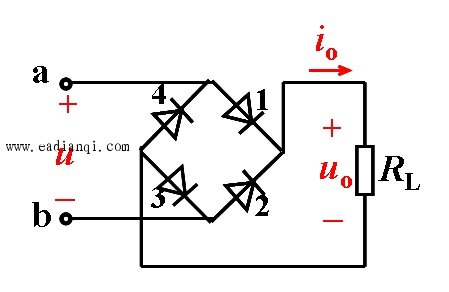

1）全波桥式整流电路如图 所示。
2）工作原理分析：u2正半周，二极管D1、D3导通，D2、D4截止，产生电流从A点流出，经D1、RL、D3流入B点，uo=u2；u2负半周，二极管D2、D4导通，D1、D3截止，产生电流从B点流出，经D2、RL、D4流入A点，uo=-u2。 本文来自www.eadianqi.com |
|
