集成运算放大器的组成结构

集成运算放大器的组成结构

时间:2017-04-27 08:48来源:www.eadianqi.com 编辑:自动控制网

集成运算放大器由输入级、中间级、输出级和偏置电路组成。输入级：具有很高的输入电阻，能够减小零点漂移和抑制干扰。输入级都采用带恒流源的差分放大电路。中间级：具有很高的电压放大倍数，通常采用带恒流源的共射放大电路。输出级：驱动负载，要求输出

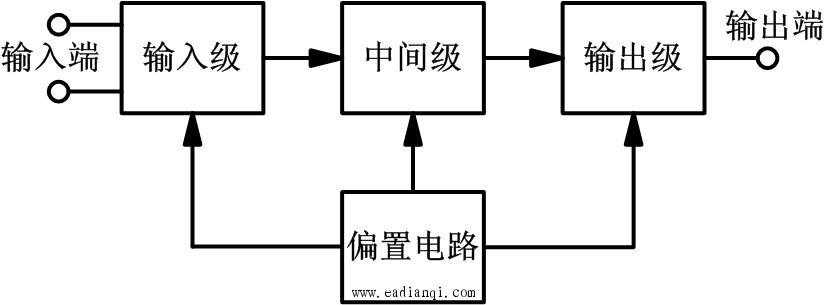

集成运算放大器由输入级、中间级、输出级和偏置电路组成。
输入级：具有很高的输入电阻，能够减小零点漂移和抑制干扰。输入级都采用带恒流源的差分放大电路。
中间级：具有很高的电压放大倍数，通常采用带恒流源的共射放大电路。
输出级：驱动负载，要求输出阻抗低，带负载能力强，通常采用互补对称电路或设计输出器构成。
偏置电路：为各级放大器提供静态工作点，由镜像恒流源等电路构成。自动控制网www.eadianqi.com版权所有
