互补对称功率放大电路原理图解

时间:2017-04-27 08:46来源:www.eadianqi.com 编辑:自动控制网
采用正、负电源构成的乙类互补对称功率放大电路如图(a)所示,该电路又称为OCL电路。电路是由两个射极输出器组成的。图中,T1和T2分别为NPN型管和PNP型管,两管的基极和发射极相互连接在一起,信号从基极输入,从射极输出,RL为负载。 静态即ui=0时,T1、T2

采用正、负电源构成的乙类互补对称功率放大电路如图(a)所示,该电路又称为OCL电路。电路是由两个射极输出器组成的。图中,T1和T2分别为NPN型管和PNP型管,两管的基极和发射极相互连接在一起,信号从基极输入,从射极输出,RL为负载。
静态即ui=0时,T1、T2均处于截止状态,两管的IBQ、ICQ均为零,uo=0,电路不消耗功率,所以该电路为乙类放大电路。
当信号处于正半周,即ui > 0 时,T1正偏导通,T2反偏截止,io = iE1 = iC1,uO = iC1RL;当信号处于负半周,即ui < 0 时,V1反偏截止,V2正偏导通,io = iE2 = iC2,uo = iC2RL;
这样,T1和T2一个在正半周工作,而另一个在负半周工作,两个管子互补对方的不足,从而在负载上得到一个完整的波形(如图(b)所示),称为互补电路。互补电路解决了乙类放大电路中效率与失真的矛盾。

本文来自www.eadianqi.com

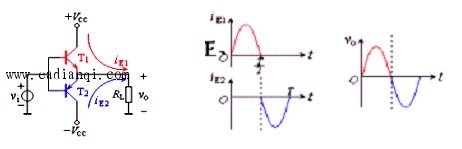

图  双电源乙类互补对称功率放大电路 本文来自www.eadianqi.com
