焊盘收缩量相关的设计规则 自动控制网www.eadianqi.com版权所有 此类规则用于设置焊盘周围的收缩量，共有两种 本文来自www.eadianqi.com

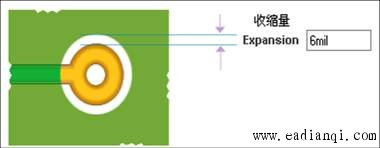

Solder Mask Expansion——焊盘的收缩量规则，用于设置防焊层中焊盘的收缩量，或者说是阻焊层中的焊盘孔比焊盘要大多少。 Paste Mask Expansion——焊盘的收缩量规则，用于设置SMD焊盘的收缩量，该收缩量是SMD焊盘与钢模板（锡膏板）焊盘孔之间的距离。 本文来自www.eadianqi.com

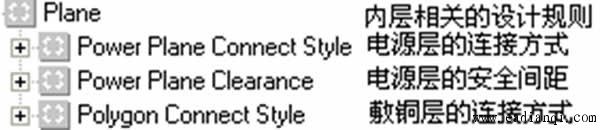

内层相关的设计规则 本文来自www.eadianqi.com 此类规则用于设置电源层和敷铜层的布线规则，共有3个种类: 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

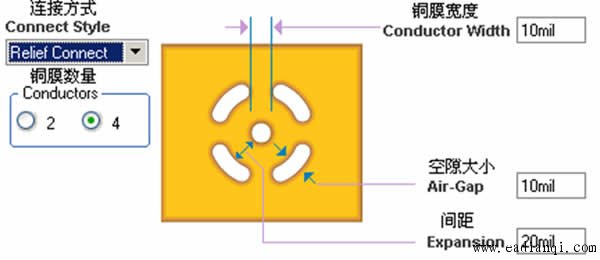

Power Plane Connect Style——电源层的连接方式规则，用于设置过孔或焊盘与电源层连接的方法。 本文来自www.eadianqi.com

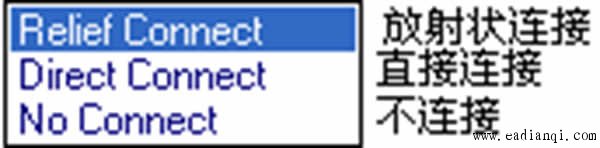

本文来自www.eadianqi.com 电源层与过孔或焊盘的连接方式有3种。单击连接方式的下拉按钮，弹出菜单，有3种方法供选择 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com Power Plane Clearance——电源层的安全间距规则，用于设置电源板层与穿过它的焊盘或过孔间的安全距离。 自动控制网www.eadianqi.com版权所有

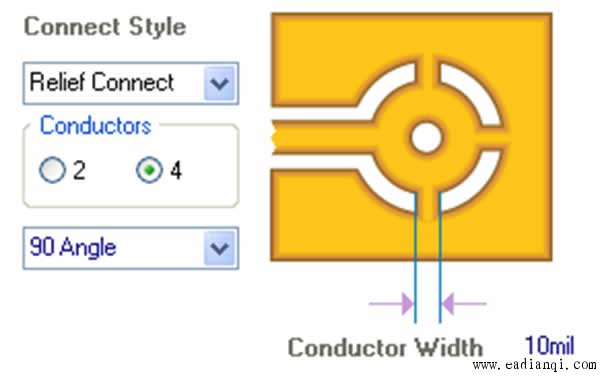

本文来自www.eadianqi.com Polygon Connect Style——敷铜层的连接方式规则，用于设置敷铜与焊盘之间的连接方法。 本文来自www.eadianqi.com
|
