1、波形的测试与调整 波形测试采用的测试仪器通常是示波器。 本文来自www.eadianqi.com 其测试方法采用示波器测试观测信号的波形(电压波形或电流波形)，其测试方法如图5.2所示。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

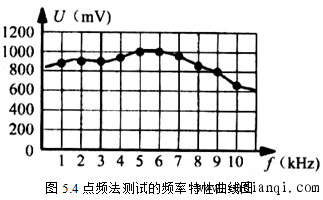

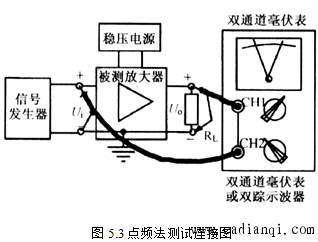

2、频率特性的测试与调整 自动控制网www.eadianqi.com版权所有 频率特性常指幅频特性，是指信号的幅度随频率的变化关系。 自动控制网www.eadianqi.com版权所有 频率特性的测试实际上就是频率特性曲线的测试，常用的方法有：点频法、扫频法和方波响应测试法。 自动控制网www.eadianqi.com版权所有 点频法是用一般的信号源，向被测电路提供所需的输入电压信号，用电子电压表监测被测电路的输入电压和输出电压。这种方法多用于低频电路的频响测试。该方法使用的测试仪表是正弦信号发生器、交流毫伏表或示波器，其测试图如图5.3所示，测试的频率特性曲线图如图5.4所示。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
本文来自www.eadianqi.com
扫频测试法是使用专用的频率特性测试仪(又叫扫频仪),直接测量并显示出被测电路的频率特性曲线的方法。高频电路中常用。其测试图如图5.5所示。 自动控制网www.eadianqi.com版权所有

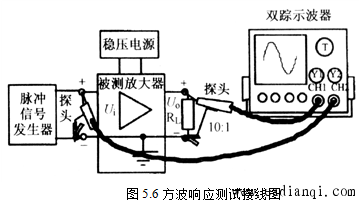

本文来自www.eadianqi.com 方波响应测试是通过观察方波信号通过电路后的波形，来观测被测电路的频率响应。该方法可以更直观的观测被测电路的频率响应。其测试图如图5.6所示。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
|
