作用：用于各类无线电整机产品的手工焊接、补焊、维修及更换元器件。

本文来自www.eadianqi.com

工作原理：烙铁芯内的电热丝通电后，将电能转换成热能，经烙铁头把热量传给被焊工件，对被焊接点部位的金属加热，同时熔化焊锡，完成焊接任务。 本文来自www.eadianqi.com

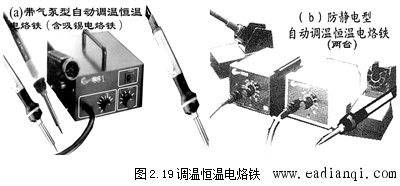

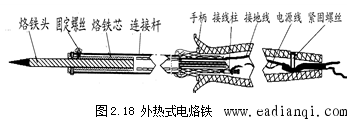

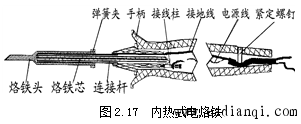

电烙铁的分类：根据传热方式分，可分为内热式电烙铁和外热式电烙铁，如图2.17、2.18所示。内热式电烙铁由烙铁芯、烙铁头、弹簧夹、连接杆、手柄、接线柱、电源线及紧固螺丝等部分组成。其热效率高（高达85％～90％），烙铁头升温快、体积小、重量轻；但使用寿命较短(与外热式的相比)。内热式电烙铁的规格多为小功率的，常用的有20W、25W、35W、50W等。外热式电烙铁的组成部分与内热式电烙铁相同，但外热式电烙铁的烙铁头安装在烙铁芯的里面，即产生热能的烙铁芯在烙铁头外面，故称为外热式电烙铁。外热式烙铁的优点是经久耐用、使用寿命长，长时间工作时温度平稳，焊接时不易烫坏元器件，但其体积较大、升温慢。外热式烙铁常用的规格有25W、45W、75W、100W、200W等；根据用途分，可分为恒温电烙铁、吸锡电烙铁、防静电电烙铁、自动送锡电烙铁、感应式烙铁（又称速烙铁，俗称焊枪），其中恒温电烙铁如图2.19所示。  本文来自www.eadianqi.com
