1、直标法

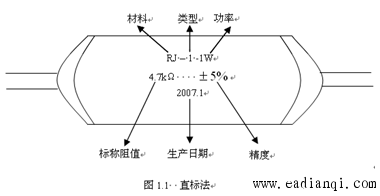

直标法是按照各类电子元器件的命名规则，将主要信息用字母和数字标注在元器件表面上，这种标注方法只适用于体积较大的元器件。图1.1为一个采用直标法的电阻元件。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

2、色标法

本文来自www.eadianqi.com

在元件上用不同颜色的色环表示元件的标称值和偏差。现在常见的有4环和5环的电子元件。对于4环元件，前两环表示数字的有效值，第三环表示10的倍率，第四环表示元件的偏差；而对于5环元件，前三环表示数字的有效值，第四环表示10的倍率，第五环表示元件的偏差。色环元件没有标注元件的单位量级，采用基本单位电阻Ω，电容pF，电感uH。 本文来自www.eadianqi.com

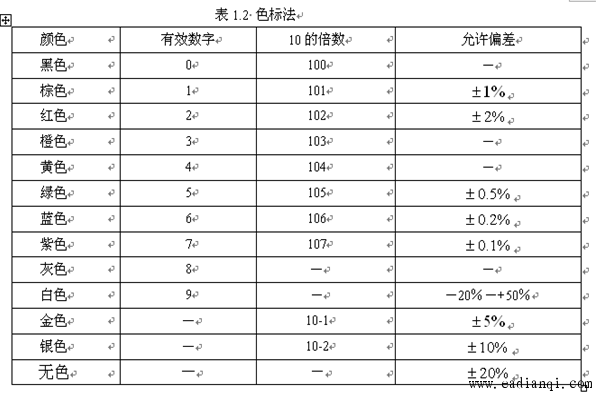

表1.2列出了各种颜色所代表的意义。

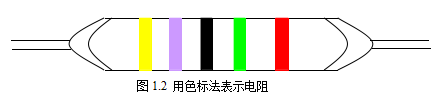

如图1.2所示，电阻色环排布为“黄紫黑绿红”，其大小为470×105Ω，精度为   。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

3、数码法

自动控制网www.eadianqi.com版权所有

用三位数字表示元件标称值，从左至右，前两位数表示有效数，第三位为10的倍率，当n＝9时为特例，表示10-1。电阻的基本标注单位为Ω，电容的基本标注单位为pF，电感的基本标注单位为uH。例如，电阻上标有223，则表示这个电阻为22×103Ω；电容器上的标注，103表示其容量为10×103＝10000pF＝0.01μF，475表示其容量为47×105＝4700000pF＝4.7μF；对于电感器上的标注，820表示其电感量为82×100＝82μH。 本文来自www.eadianqi.com

4、文字符号法 自动控制网www.eadianqi.com版权所有

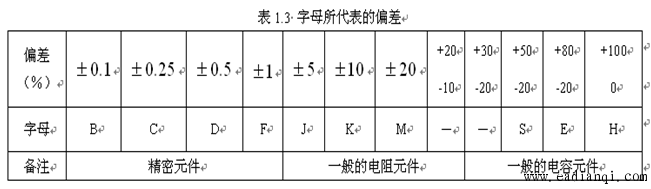

文字符号法用数字和字母表示元件的标称值和精度。其中表1.3列出了字母所代表的常用阻抗元件的偏差。 本文来自www.eadianqi.com

在表示阻抗元件时，对于十个基本标注单位以下的元件，用字母“R”表示小数点，其余两位数字表示数值的有效数字。例如，对于电阻器上的标注，3R9表示其阻值为3.9Ω；对于电容器上的标注，1R5表示其容量为1.5pF。同时也可以用单位符号表示小数点，例如，对于电阻器上的标注，4.7Ω可表示为4Ω7， 4.7K可表示为4K7；对于电容器上的标注， 2.2uF可表示为2u2。
