双母线接线见图1。具有两组母线W1、W2。每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF（简称母联）连接，每一个电源回路也是通过一台断路器和两组母线隔离开关接在两组母线上。 自动控制网www.eadianqi.com版权所有

双母线接线优点：可靠性和灵活性大大提高。 自动控制网www.eadianqi.com版权所有

双母线接线缺点：第一，闸操作比较复杂，在运行中隔离开关作为操作电器，容易发生误操作。第二，尤其当母线出现故障时，须短时切换较多电源和负荷；当检修出线断路器时，仍然会使该回路停电。第三，配电装置复杂，投资较多经济性差。 自动控制网www.eadianqi.com版权所有

改进措施：采用母线分段； 增设旁路母线系统； 本文来自www.eadianqi.com

一台半断路器优点：供电可靠性和运行调度灵活性高；缺点：设备多，投资较大，二次控制接线和继电保护 配置都比较复杂；应用在大型发电厂和变电所超高压配电装置。见图2。 本文来自www.eadianqi.com

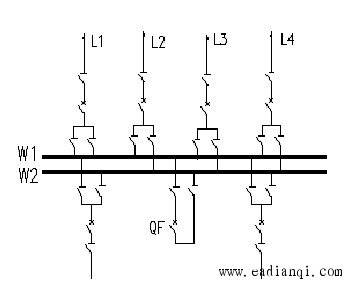

图1 双母线接线图

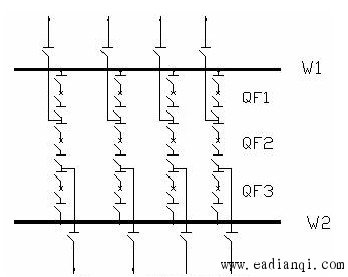

图2 一台半断路器接线图
