水力发电厂是利用河流、水库的水位能来发电的电厂。我国的水力资源丰富，水力发电在我国能源结构中占重要的地位。 本文来自www.eadianqi.com

水电站是将水能转变成电能的工厂，其能量转换的基本过程：水能→机械能→电能。

本文来自www.eadianqi.com

按利用能源的种类，水电站分为：常规水电站；调节电力系统峰谷负荷的抽水蓄能式水电站；利用海洋水流的机械能进行发电的水电站。水电站示意图见图1。 自动控制网www.eadianqi.com版权所有

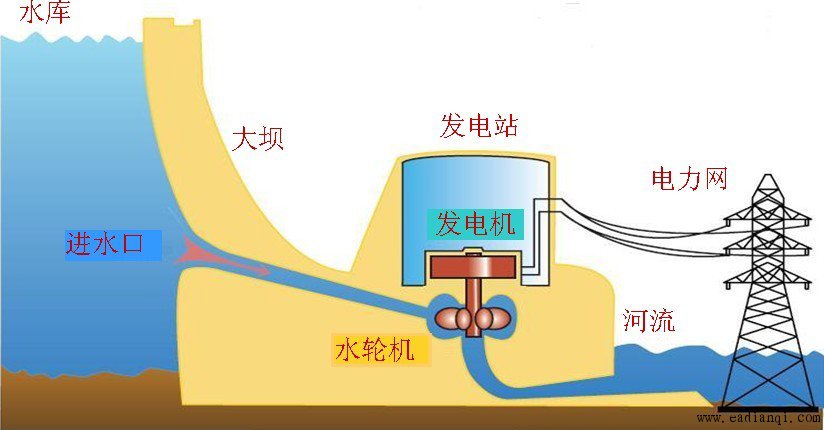

图1 水电站示意图

• 一、坝式水电站

按水电站厂房与坝的相对位置，分为坝后式和河床式。 自动控制网www.eadianqi.com版权所有

坝后式：我国水电站采用最多的一种，如三峡水电站。 自动控制网www.eadianqi.com版权所有

河床式：如葛洲坝水电站。河床式水电站如下图2所示。

本文来自www.eadianqi.com

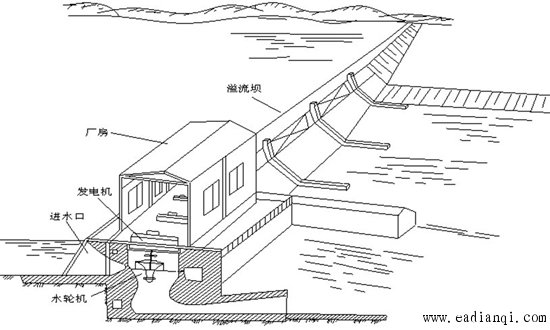

图2 河床式水电站示意图

• 二、引水式水电站

引水式水电站如下图3所示。

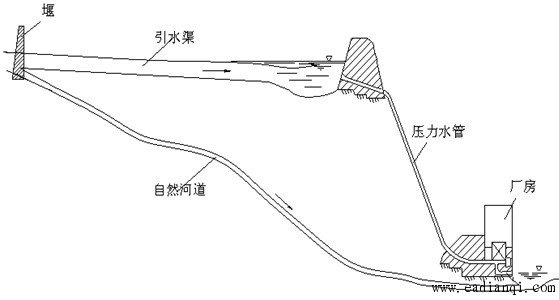

图3 引水式水电站示意图 三、混合式水电站

混合式水电站：具有坝式和引水式两方面的特点。 自动控制网www.eadianqi.com版权所有

梯级水电站：在河段上建若干水电站，采用不同的类型。
四、抽水蓄能式水电站

本文来自www.eadianqi.com

蓄能电站既是电源又是负荷，是系统内唯一的削峰填谷电源，具有调频、调相、负荷备用、事故备用的功能。蓄能见图4，发电见图5。

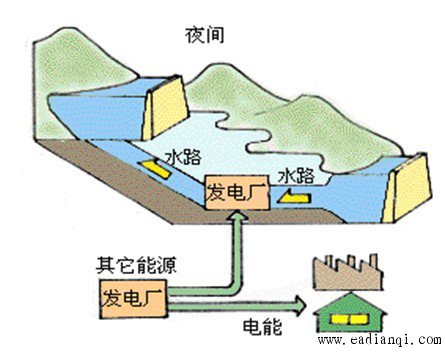

图4 抽水蓄能式水电站（蓄能）

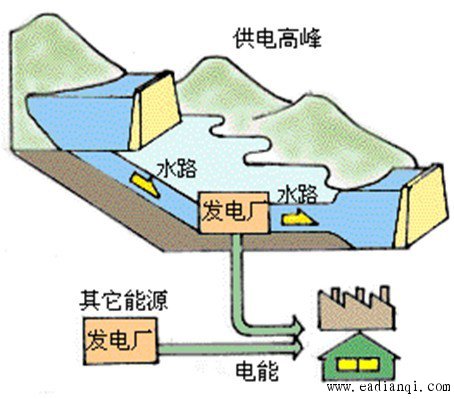

图5 抽水蓄能式水电站（发电）

• 五、水电站的主要动力设备

主要由挡水建筑物、泄水建筑物、排沙设施、发电引水系统、发电系统以及其他引水设施和过坝设施等组成。 自动控制网www.eadianqi.com版权所有

主要动力设备——水轮机。能转换成旋转机械能的水力原动机。分为冲击式水轮机和反击式水轮机。
