转差功率损耗分析

电磁功率式为

不同性质负载转矩近似为
C为常数，a=0,1,2代表恒转矩、与转速成正比、与转速平方成正比（风机、泵类）负载画出调压机械特性如下额定电压时各类负载都通过额定工作点。由下式有s=0时输出功率最大



定义转差率损耗系数

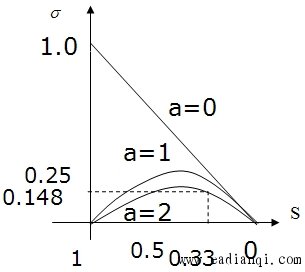

就是标志转差功率损耗大小的指标画出不同类型负载s和关系曲线如下本文来自www.eadianqi.com 右图表明恒转矩负载a=0转差功率损耗系数和转差率成正比，调速越深损耗越大，a=1,a=2时s=0,s=1都有转差功率损耗系数为零，中间某处最大，


不同类型负载转差功率损耗和转差率关系曲线由以上公式不同类型负载下的最大转差功率损耗系数和相应的转差率。结果表明 1、恒转矩负载转速越低转差功率损耗越大变压调速不宜于长期低速工作 2、与转速成正比的负载s=0.5时转差功率损耗系数最大=0.25 3、风机、泵类负载在s=0~1区间转差功率损耗系数较小，变压调速适用该类负载
