异步电动机等效电路

时间:2015-09-19 19:03来源:www.eadianqi.com 编辑:自动控制网

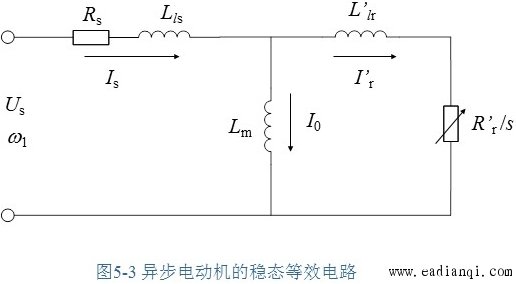

参数定义 Rs、Rr 定子每相电阻和折合到定子侧的转子每相电阻； Lls、Llr 定子每相漏感和折合到定子侧的转子每相漏感； Lm定子每相绕组产生气隙主磁通的等效电感，即励磁电感； Us、定子相电压和供电角频率； s 转差率。转矩公式令电磁功率 Pm = 3Ir2 Rr /



参数定义 Rs、R’r ——定子每相电阻和折合到定子侧的转子每相电阻； Lls、L’lr ——定子每相漏感和折合到定子侧的转子每相漏感； Lm——定子每相绕组产生气隙主磁通的等效电感，即励磁电感； Us、 ——定子相电压和供电角频率； s ——转差率。转矩公式令电磁功率自动控制网www.eadianqi.com版权所有 Pm = 3Ir'2 Rr' /s 同步机械角转速式中 np —极对数，则异步电机的电磁转矩为

式（5 - 3）就是异步电机的机械特性方程式。它表明，当转速或转差率一定时，电磁转矩与定子电压的平方成正比。这样，不同电压下的机械特性便如图5-4所示，图中，UsN表示额定定子电压。
