稳态结构图和静特性

时间:2015-09-19 18:46来源:www.eadianqi.com 编辑:自动控制网
1.系统稳态结构框图 2. 系统静特性 ① ASR不饱和 这是ACR也不饱和,稳态时两个调节器的输入U=0。U n=0(转速无静差),U i=0(电流无静差)。即 n0为理想空载转速 ASR不饱和 运行段为一水平的直线 直线为 段 即静特性的n0-A段(水平段) 静特性 ② ASR饱

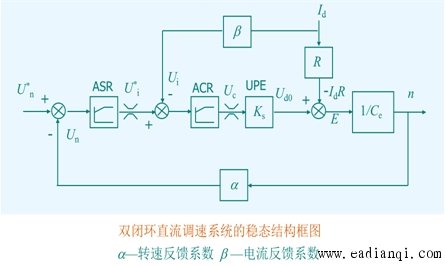

  1.系统稳态结构框图

    2. 系统静特性
    ① ASR不饱和
    这是ACR也不饱和,稳态时两个调节器的输入ΔU=0。ΔU n=0(转速无静差),ΔU i=0(电流无静差)。即 自动控制网www.eadianqi.com版权所有

    n0为理想空载转速
    ASR不饱和运行段为一水平的直线
    直线为

    即静特性的n0-A段(水平段)

自动控制网www.eadianqi.com版权所有

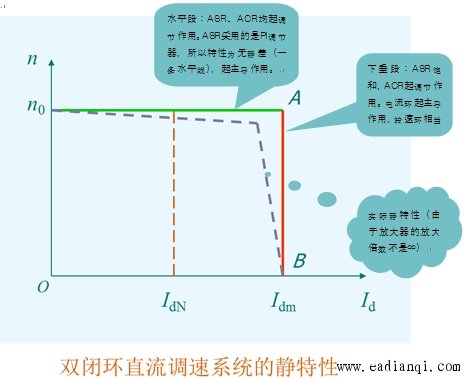

    静特性 本文来自www.eadianqi.com

    ② ASR饱和
    ASR饱和:a. U*n 起动,n=0
    b. U*n↓= 0,ASR输入只剩Un(负饱和)
    c. n =0 堵转
    ASR 饱和,转速外环开环。稳态时,ASR输出:
    U*im=βI dm,(与n无关)
    即静特性的A-B段,系统获得一很好的下垂特性
    此时系统变成一个电流无静差单闭环调速系统。这一特性正好适合理想快速起动过程对I d的要求。
