1.图形符号和文字符号 为了便于交流与沟通，我国参照国际电工委员会(IEC)颁布的有关文件，制定了电气设备有关国家标准，颁布了GB4728--1984《电气图用图形符号》、GB 54651985《电气设备用图形符号、绘制原则》、GB 69881986《电气制图》、GB 50941985《电气
1.图形符号和文字符号
为了便于交流与沟通，我国参照国际电工委员会(IEC)颁布的有关文件，制定了电气设备有关国家标准，颁布了GB4728--1984《电气图用图形符号》、GB 5465—1985《电气设备用图形符号、绘制原则》、GB 6988—1986《电气制图》、GB 5094—1985《电气技术中的项目代号》和GB 7159--1987《电气技术中的文字符号制订通则》，规定从1990年1日1日起，电气图中的图形符号和文字符号必须符合最新的国家标准。
（1）图形符号
由符号要素、限定符号、一般符号以及常用的非电操作控制的动作符号(如机械控制符号等)根据不同的具体器件情况组合构成。
（2）文字符号
基本文字符号、单字母符号和双字母符号表示电气设备、装置和元器件的大类，如K为继电器类元件这一大类；双字母符号由一个表示大类的单字母与另一表示器件某些特性的字母组成，例如表示继电器类元件中的KA为中间继电器。
2. 绘制电气控制线路原理图的原则


本文来自www.eadianqi.com

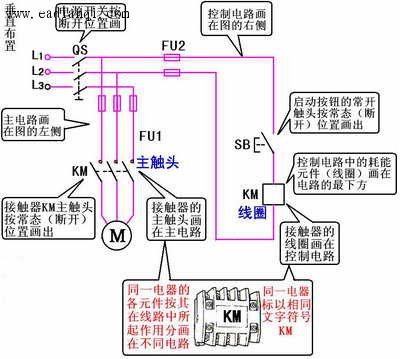

电气控制线路原理图绘制示意图
