11.必须明确hFE测试挡的适用范围 本文来自www.eadianqi.com

　　数字万用表的hFE挡测量的是晶体三极管共发射极直流电流放大系数，由于能直接以数字形式显示出hFE值，对于鉴别和选用晶体三极管来说，实在是太方便了，但鲜为人知的是该挡仅适合于测量小功率晶体三极管的hFE ，而不适用于大、中功率晶体三极管的hFE的测量，其原因分析如下。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

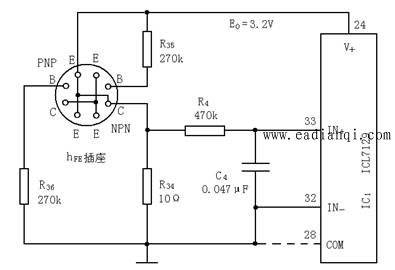

　　图2

　　以DT1000型数字万用表为例，图2是其 hFE 测试电路原理图。8芯插座专门为插接被测管子而设，每组E、B、C、E的四个插孔按照PNP、NPN分左右两个区域排列，两个E孔已在仪表的内部连通；R35为NPN型被测管子的基极偏置电阻；R36为PNP型被测管子的基极偏置电阻；被测管子的工作电源取自V+至COM之间的电位差，其典型值为E0 =3.2V；R34为被测管子的负载电阻，亦即 hFE 测量取样电阻；IC1的IN+和IN－与COM 等端子在此组成200mV 基本表，用以显示由R34转换而成的取样电压。从图2的基极偏置电路可求得被测管子的基极偏置电流，以PNP型硅管为例，并设被测管子的UBE=0.55V，则： 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

　　由此可见，被测管子的基极偏置电流如此之小，通常仅供测试小功率晶体管之用，而对于中功率和大功率管子而言，10μA的基极电流所引发的集电极电流相当微小，很可能落到管子的线性工作区（即放大区）与截止区的交界处附近，根本不在放大区的正常范围之内。所以，如果使用普通数字万用表的hFE挡测量大、中功率晶体三极管的hFE，将会产生很大的误差，可能造成hFE示值严重失实，进而对晶体三极管做出错误的判断。
